Przewód spiralny OLFLEX SPIRAL 400 P 3G1/500 | 70002651 Lapp Kabel

Opis i Kluczowe Cechy

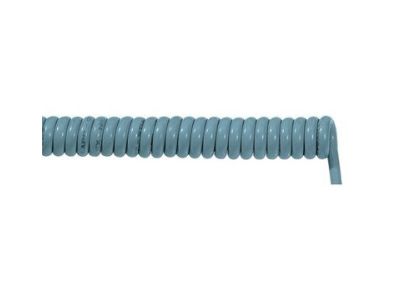

Przewód spiralny OLFLEX SPIRAL 400 P (symbol 70002651) to elastyczny przewód o budowie 4G1/500, zaprojektowany do pracy w trudnych warunkach przemysłowych. Wykonany z płaszczem z poliuretanu (PUR) i oznaczeniem żył cyfrowym, zapewnia wysoką odporność na działanie środków chemicznych, smarów oraz naprężeń mechanicznych. Długość robocza mieści się w zakresie 500–1500 mm (rozciągnięcie do 3-krotności długości spoczynkowej).

• Płaszcz z PUR: Gwarantuje podwyższoną odporność na kontakt z olejami mineralnymi, smarami, rozcieńczonymi kwasami i zasadami, a także innymi substancjami chemicznymi występującymi w maszynach i urządzeniach przemysłowych.
• Budowa 4G1/500: Cztery żyły o przekroju 1 mm², napięcie znamionowe U0/U 300/500 V – odpowiedni do zasilania i sterowania urządzeniami o średnim poborze mocy.
• Oznaczenie żył cyfrowe: Ułatwia identyfikację poszczególnych żył podczas montażu i konserwacji instalacji elektrycznej.
• Wysoka siła naprężenia: Odporność na rozciąganie do 3 razy długości spoczynkowej spirali, co wydłuża żywotność przewodu w ruchomych aplikacjach.
• Uniwersalne zastosowanie: Przeznaczony do maszyn, aparatury przemysłowej oraz instalacji wymagających elastycznego okablowania odpornego na czynniki zewnętrzne.

Zgodność z Normami

Przewód spełnia wymagania normy DIN VDE 0281-1 oraz posiada oznaczenie CE. Zgodny z dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Przewód spiralny OLFLEX SPIRAL 400 P znajduje szerokie zastosowanie w środowiskach przemysłowych, gdzie wymagana jest elastyczność, trwałość i odporność na czynniki chemiczne.

• Zasilanie i sterowanie ruchomymi elementami maszyn przemysłowych.
• Okablowanie w obrabiarkach CNC i robotach przemysłowych.
• Instalacje w zakładach chemicznych, gdzie występuje kontakt z agresywnymi środowiskami.
• Aparatura pomiarowa i sterująca w trudnych warunkach przemysłowych.

Wskazówki Montażowe

Montaż przewodu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Podczas instalacji należy unikać nadmiernego zginania, skręcania oraz przeciążania mechanicznego. Przewód należy prowadzić w taki sposób, aby nie narażać go na kontakt z ostrymi krawędziami lub ruchomymi częściami maszyn. Zaleca się stosowanie odpowiednich dławików i uchwytów kablowych, aby zabezpieczyć przewód przed uszkodzeniami mechanicznymi. Napięcie powinno zostać odłączone w trakcie montażu.

FAQ

• Jaki jest zakres rozciągania przewodu? Przewód spiralny może zostać rozciągnięty do 3-krotności swojej długości spoczynkowej (od 500 mm do 1500 mm), co zapewnia dużą elastyczność w ruchomych aplikacjach.
• Czy przewód nadaje się do stosowania na zewnątrz? Dane produktu nie określają stopnia ochrony IP. Przeznaczony jest głównie do stosowania wewnątrz pomieszczeń przemysłowych lub pod osłoną chroniącą przed wilgocią.
• Jakie są oznaczenia żył w przewodzie? Żyły są oznaczone cyfrowo, co ułatwia identyfikację podczas montażu i konserwacji instalacji elektrycznej.
