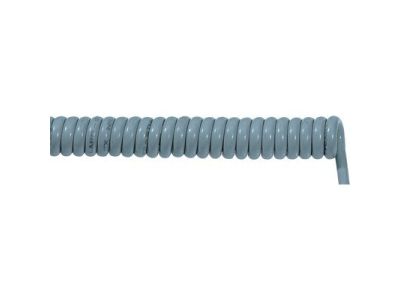

Przewód spiralny OLFLEX SPIRAL 400 P 3G1,5/1000 | 70002688 Lapp Kabel

Opis i Kluczowe Cechy

Przewód spiralny OLFLEX SPIRAL 400 P 3G1,5/1000 (symbol 70002688) to elastyczny przewód zasilający i sterowniczy o konstrukcji spiralnej, zaprojektowany do pracy w trudnych warunkach przemysłowych. Wyposażony w żyły wykonane z miedzi giętkiej (oznaczone liczbami) i zewnętrzny płaszcz z poliuretanu (PUR) o wysokiej odporności chemicznej. Długość ściśniętej spirali wynosi 1000 mm, z możliwością rozciągnięcia do 3000 mm.

• Konstrukcja spiralna z PUR: Zapewnia wysoką elastyczność i odporność na wielokrotne zginanie, idealny do ruchomych połączeń w maszynach i urządzeniach.
• 3 żyły 1,5 mm² (3G1.5): Przystosowany do zasilania i sterowania urządzeń o średnim poborze mocy w instalacjach przemysłowych.
• Napięcie znamionowe U0/U: 300/500 V: Gwarantuje bezpieczną pracę w układach niskiego i średniego napięcia.
• Odporność na substancje chemiczne: Płaszcz PUR chroni przed kontaktem z olejami mineralnymi, rozcieńczonymi kwasami, zasadami i innymi agresywnymi mediami.
• Wysoka siła naprężenia: Długość rozciągnięcia do 3-krotności długości ściśniętej spirali – elastyczność i trwałość nawet przy częstym rozciąganiu.

Zgodność z Normami

Przewód spełnia wymagania norm europejskich i międzynarodowych dla przewodów przemysłowych, w tym normy VDE i IEC. Posiada oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Przewód spiralny OLFLEX SPIRAL 400 P 3G1,5/1000 znajduje szerokie zastosowanie w instalacjach wymagających elastycznych połączeń zasilających i sterowniczych, szczególnie w środowiskach narażonych na działanie agresywnych substancji chemicznych.

• Zasilanie ruchomych części maszyn przemysłowych (np. wózków, ramion robotycznych).
• Sterowanie aparaturą w zakładach chemicznych, lakierniach i innych gałęziach przemysłu z ryzykiem kontaktu z substancjami agresywnymi.
• Połączenia w urządzeniach laboratoryjnych i medycznych, gdzie wymagana jest odporność na chemikalia.
• Zasilanie i sterowanie w systemach automatyzacji i robotyki przemysłowej.

Wskazówki Montażowe

Montaż przewodu powinien być przeprowadzony przez wykwalifikowany personel SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przewód należy układać bez naprężeń mechanicznych, z zachowaniem promienia gięcia zgodnego z zaleceniami producenta. Unikać zbyt częstego rozciągania powyżej 3-krotnej długości ściśniętej spirali. Podczas pracy z substancjami chemicznymi należy upewnić się, że przewód jest odpowiedni dla danego medium (sprawdź kartę charakterystyki chemicznej). Przechowywać w suchym i chłodnym miejscu, z dala od źródeł ciepła i promieniowania UV.

FAQ

• Czy przewód nadaje się do stosowania na zewnątrz? Płaszcz z PUR zapewnia odporność na wiele czynników atmosferycznych, jednak długotrwała ekspozycja na promieniowanie UV może wpływać na jego trwałość. Zalecane jest stosowanie w suchych pomieszczeniach lub pod osłoną.
• Jaki jest maksymalny prąd obciążenia dla przewodu 3G1,5? Maksymalny prąd obciążenia nie został określony w dostępnych danych. Dobór przekroju przewodu powinien być przeprowadzony zgodnie z normami i wymaganiami instalacji.
• Czy przewód jest odporny na oleje hydrauliczne? Tak, przewód charakteryzuje się odpornością na kontakt z wieloma rodzajami substancji smarnych na bazie olejów mineralnych, co potwierdza jego zastosowanie w maszynach hydraulicznych.
