Przewód płaski OLFLEX LIFT F 24G1 300/500V BĘBEN | 0042023 Lapp Kabel

Opis i Kluczowe Cechy

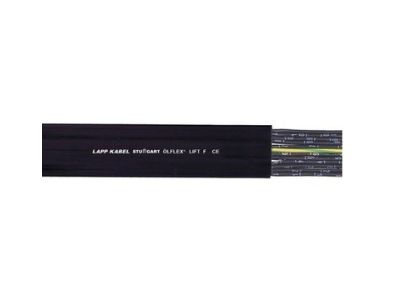

Przewód płaski ÖLFLEX® LIFT F 24G1 (nr kat. 0042023) firmy Lapp to giętki kabel sterowniczy o napięciu znamionowym 300/500 V, przeznaczony do średnich obciążeń mechanicznych. Dostarczany na bębnie. Dzięki płaskiej konstrukcji umożliwia oszczędność miejsca i mniejsze promienie gięcia w porównaniu do przewodów okrągłych, co ułatwia instalację w ograniczonych przestrzeniach.

• 24 żyły (24G1): Wielożyłowa konstrukcja umożliwia przesyłanie wielu sygnałów sterowniczych w jednym przewodzie, upraszczając okablowanie i redukując liczbę potrzebnych kabli.
• Napięcie znamionowe 300/500 V: Odpowiedni do obwodów sterowniczych i zasilających w standardowych instalacjach przemysłowych, zapewniając bezpieczną pracę w dopuszczalnym zakresie napięć.
• Giętki płaszcz PVC: Zachowuje elastyczność w niskich temperaturach, co pozwala na stosowanie wewnątrz i na zewnątrz budynków bez ryzyka usztywnienia izolacji.
• Odporność na kwasy i zasady oraz ograniczona odporność na oleje: Płaszcz zewnętrzny chroni przewód w środowiskach agresywnych chemicznie, wydłużając jego żywotność w trudnych warunkach.
• Przeznaczony do długich zwisów (do 35 m przy prędkości 1,6 m/s): Idealny jako windowy przewód sterowniczy w dźwigach i windach, gwarantując niezawodność przy dynamicznych ruchach.

Zgodność z Normami

Przewód ÖLFLEX LIFT F spełnia wymagania europejskich norm dla przewodów giętkich sterowniczych i posiada certyfikat CE. Jego konstrukcja zgodna jest z zasadami bezpieczeństwa obowiązującymi w instalacjach przemysłowych.

Zastosowanie

Przewód płaski ÖLFLEX LIFT F znajduje zastosowanie wszędzie tam, gdzie wymagana jest elastyczność, wytrzymałość mechaniczna i oszczędność miejsca. Sprawdza się w systemach transportowych i dźwigowych.

• Jako windowy przewód sterowniczy w dźwigach osobowych i towarowych o długości zwisu do 35 m i prędkości do 1,6 m/s.
• W systemach wózków kablowych i prowadnic łańcuchowych w maszynach przemysłowych.
• Do zasilania i sterowania wózków transportowych, dźwigów halowych i podobnych urządzeń transportowych.
• W instalacjach zewnętrznych i wewnętrznych, w tym w pomieszczeniach wilgotnych i mokrych (z uwzględnieniem zakresu temperatur).

Wskazówki Montażowe

Montaż przewodu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Należy bezwzględnie odłączyć napięcie przed rozpoczęciem prac. Przewód przeznaczony jest do układania w prowadnicach kablowych, łańcuchach lub na stałe. Przy instalacji w zwisach należy przestrzegać maksymalnej długości zwisu (35 m) i prędkości (1,6 m/s) określonych przez producenta. Przekrój żył dobrać do obciążenia prądowego zgodnie z obowiązującymi normami.

FAQ

• Czy przewód nadaje się do stosowania na zewnątrz? Tak, przewód można stosować na zewnątrz z zastrzeżeniem zakresu temperatury. Płaszcz PVC jest odporny na warunki atmosferyczne w dopuszczalnym zakresie, co potwierdza jego przeznaczenie również do instalacji zewnętrznych.
• Jaki jest stopień ochrony (IP) przewodu? Przewód płaski nie ma określonego stopnia IP jako produkt. Jego odporność na wilgoć i chemikalia wynika z materiału płaszcza. Nadaje się do pomieszczeń wilgotnych i mokrych, ale nie jest przeznaczony do ciągłego zanurzenia.
• Ile żył ma ten przewód? Przewód ma 24 żyły (oznaczenie 24G1). Każda żyła ma izolację PVC i jest oznaczona liczbami dla łatwej identyfikacji, co ułatwia montaż i późniejszą diagnostykę.
