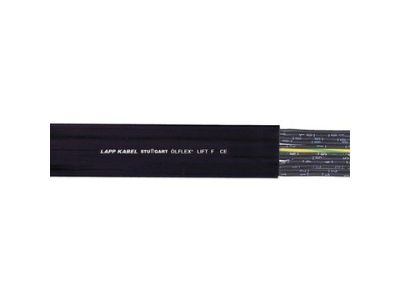

Przewód płaski OLFLEX LIFT F 16G1 300/500V BĘBEN | 0042021 Lapp Kabel

Opis i Kluczowe Cechy

Przewód płaski ÖLFLEX LIFT F 16G1 300/500V to specjalistyczny kabel przeznaczony do pracy w warunkach średniego obciążenia mechanicznego. Dzięki konstrukcji płaskiej i 16 żyłom o przekroju 1 mm² zapewnia elastyczność oraz oszczędność miejsca w ograniczonych przestrzeniach instalacyjnych. Giętki w niskiej temperaturze, nadaje się zarówno do wnętrz, jak i do stosowania na zewnątrz.

• 16 żył po 1 mm² (16G1): Umożliwia przesyłanie sygnałów sterowniczych i zasilania w układach wielożyłowych, zachowując elastyczność przy dynamicznych ruchach.
• Napięcie znamionowe 300/500 V: Gwarantuje bezpieczną pracę w typowych instalacjach sterowniczych oraz w obwodach pomocniczych dźwigów i maszyn.
• Płaszcz PVC odporny na kwasy i zasady: Chroni żyły przed agresywnym środowiskiem chemicznym w halach przemysłowych, magazynach i na zewnątrz (w zakresie dopuszczalnej temperatury).
• Ograniczona odporność na oleje: Umożliwia pracę w miejscach narażonych na kontakt z lekkimi zanieczyszczeniami olejowymi, bez obniżenia właściwości izolacyjnych.
• Konstrukcja płaska: Znacznie mniejsze promienie gięcia niż w przypadku przewodów okrągłych, co ułatwia prowadzenie w wąskich kanałach, prowadnicach łańcuchowych i wózkach kablowych.

Zgodność z Normami

Przewód spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikację CE. Zgodny z dyrektywą niskonapięciową LVD. Przeznaczony do pracy w klasie napięciowej 300/500 V.

Zastosowanie

ÖLFLEX LIFT F 16G1 został zaprojektowany do miejsc, gdzie wymagana jest ciągła, dynamiczna praca przewodu w pionie lub poziomie. Idealnie sprawdza się w układach transportowych i dźwigowych.

• W przewodach sterowniczych dźwigów o długości zwisu do 35 m i maksymalnej prędkości jazdy 1,6 m/s.
• W systemach wózków kablowych i prowadnicach łańcuchowych w maszynach przemysłowych.
• W wózkach transportowych, systemach transportowych i dźwigach halowych.
• W pomieszczeniach wilgotnych i mokrych (z zachowaniem zakresu temperaturowego) oraz na zewnątrz budynków.

Wskazówki Montażowe

Montaż i podłączenie przewodu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Ze względu na konstrukcję płaską przewód wymaga przestrzegania minimalnych promieni gięcia podanych w dokumentacji producenta. Przekrój żył 1 mm² dobierać do obciążenia zgodnie z normami instalacyjnymi. Unikać ostrych krawędzi i przeciągania po szorstkich powierzchniach, które mogą uszkodzić płaszcz.

FAQ

• Czy przewód można stosować na zewnątrz? Tak, przewód nadaje się do użytku na zewnątrz, pod warunkiem że temperatura otoczenia mieści się w zakresie podanym przez producenta. Płaszcz PVC jest odporny na kwasy i zasady, ale należy unikać długotrwałej ekspozycji na bezpośrednie działanie agresywnych substancji.
• Jaki jest maksymalny zwis dla pracy w dźwigu? Dla tego przewodu maksymalna długość zwisu wynosi 35 m, a prędkość jazdy do 1,6 m/s. Zapewnia to bezpieczną i niezawodną transmisję sygnałów w pionowych prowadnicach.
• Czy przewód jest odporny na oleje? Płaszcz PVC ma ograniczoną odporność na oleje – nadaje się do pracy w środowiskach z lekkimi zanieczyszczeniami olejowymi, ale nie jest zalecany do ciągłego kontaktu z olejami mineralnymi. W takich przypadkach należy skonsultować się z producentem.
