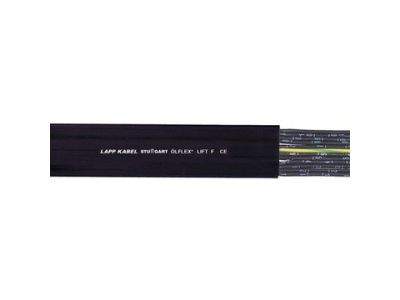

Przewód płaski OLFLEX LIFT-F 12G1,5 450/750V BĘBEN | 0042006 Lapp Kabel

Opis i Kluczowe Cechy

Przewód płaski OLFLEX LIFT-F 12G1,5 450/750V (symbol 0042006) firmy Lapp to specjalistyczny przewód sterowniczy i siłowy przeznaczony do pracy w ruchomych elementach maszyn, windach i systemach transportowych. Dzięki budowie płaskiej i 12 żyłom o przekroju 1,5 mm² zapewnia oszczędność miejsca oraz elastyczność przy jednoczesnym zachowaniu wysokiej odporności mechanicznej. Napięcie znamionowe 450/750 V gwarantuje bezpieczną pracę w instalacjach niskiego napięcia.

• 12 żył 1,5 mm²: umożliwia jednoczesne sterowanie i zasilanie wielu obwodów w kompaktowej, płaskiej formie – idealne rozwiązanie przy ograniczonej przestrzeni instalacyjnej.
• Napięcie znamionowe U0/U 450/750 V: zapewnia bezpieczną pracę w standardowych instalacjach przemysłowych i budynkowych, zgodnie z wymaganiami dla przewodów niskiego napięcia.
• Budowa płaska i giętka: osiąga znacznie mniejsze promienie gięcia niż przewody okrągłe, ułatwiając układanie w prowadnicach łańcuchowych i ciasnych korytkach.
• Materiał PVC odporny na kwasy, zasady i ograniczenie na oleje: nadaje się do pracy w środowiskach wilgotnych, na zewnątrz (w dopuszczalnym zakresie temperatur) oraz w kontakcie z substancjami chemicznymi.
• Przeznaczenie do wind i dźwigów: dopuszczalna długość zwisu do 35 m przy prędkości jazdy do 1,6 m/s – specjalistyczne rozwiązanie dla branży dźwigowej i transportu pionowego.

Zgodność z Normami

Przewód został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Jego parametry elektryczne i mechaniczne spełniają wymagania standardów DIN VDE oraz IEC dla giętkich przewodów sterowniczych i siłowych stosowanych w warunkach przemysłowych.

Zastosowanie

Przewód płaski OLFLEX LIFT-F 12G1,5 znajduje zastosowanie wszędzie tam, gdzie wymagana jest elastyczność w ruchomych elementach maszyn oraz niezawodność w trudnych warunkach środowiskowych.

• W instalacjach windowych – jako przewód sterowniczy o długości zwisu do 35 m i prędkości jazdy do 1,6 m/s.
• W systemach wózków kablowych i prowadnicach łańcuchowych – ciągłe zginanie bez ryzyka uszkodzenia izolacji.
• W dźwigach halowych, suwnicach i urządzeniach transportowych – odporność na obciążenia mechaniczne i warunki zewnętrzne.
• W pomieszczeniach wilgotnych, na zewnątrz oraz w strefach narażonych na działanie kwasów i zasad – płaszcz PVC zapewnia odpowiednią ochronę.

Wskazówki Montażowe

Montaż przewodu powinien być wykonany wyłącznie przez wykwalifikowany personel elektryczny z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przewód należy układać na stałe w prowadnicach, wieszakach lub korytkach z zachowaniem minimalnych promieni gięcia określonych w dokumentacji producenta. Przekrój żył i zabezpieczenia nadprądowe należy dobrać do spodziewanego obciążenia zgodnie z obowiązującymi normami. W aplikacjach z ciągłym ruchem zapewnić odpowiednie zamocowanie eliminujące nadmierne naprężenia.

FAQ

• Czy przewód jest odporny na działanie olejów? Tak, posiada ograniczoną odporność na oleje, co umożliwia stosowanie w środowiskach przemysłowych przy lekkim narażeniu na kontakt z olejami.
• Jaka jest maksymalna długość zwisu w zastosowaniach windowych? Dla przewodu OLFLEX LIFT-F 12G1,5 dopuszczalna długość zwisu wynosi 35 m przy maksymalnej prędkości jazdy 1,6 m/s.
• Czy przewód ma określony stopień ochrony IP? Przewód nie posiada przypisanego stopnia IP, ponieważ przeznaczony jest do instalacji wewnątrz obudów/kanałów kablowych. Jego płaszcz PVC zapewnia odporność na wilgoć, kwasy i zasady, co pozwala na stosowanie w pomieszczeniach wilgotnych i na zewnątrz (w dopuszczalnym zakresie temperatur), jednak w przypadku bezpośredniego zachlapania wodą należy zastosować dodatkowe osłony.
