Przewód sterowniczy OLFLEX CRANE PUR 24G1,5 0,6/1kV BĘBEN | 0045213 Lapp Kabel

Opis i Kluczowe Cechy

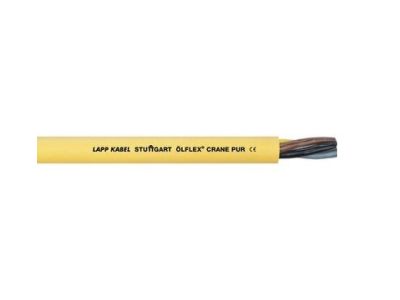

Przewód ÖLFLEX CRANE PUR 24G1,5 (symbol 0045213) to elastyczny kabel przeznaczony do pracy w systemach bębnowych i przenośnikowych. Posiada 24 żyły o przekroju 1,5 mm² każde, izolację zewnętrzną PUR oraz napięcie znamionowe U0/U 0,6/1 kV. Dzięki zminimalizowanej średnicy zewnętrznej i centralnemu elementowi nośnemu przewód jest lżejszy i bardziej wytrzymały na obciążenia rozciągające, co pozwala na stosowanie mniejszych bębnów i napędów.

• 24 żyły 1,5 mm²: umożliwiają przekazywanie sygnałów i zasilania w wielu obwodach jednocześnie, co upraszcza instalację i zmniejsza liczbę kabli.
• Napięcie 0,6/1 kV: zapewnia bezpieczną pracę w instalacjach niskiego napięcia przemysłowego, w tym w układach zasilania silników i sterowania.
• Płaszcz PUR: odporny na ścieranie, oleje, smary i działanie warunków atmosferycznych; gwarantuje długą żywotność w trudnych środowiskach.
• Centralny element nośny: przejmuje obciążenia rozciągające podczas nawijania, rozwijania i zwisania przewodu, eliminując ryzyko uszkodzenia żył.
• Zintegrowany oplot wspomagający: zapobiega efektowi korkociągu i niepożądanym skrętom kabla podczas pracy na bębnach i rolkach.

Zgodność z Normami

Przewód został zaprojektowany zgodnie z europejskimi standardami obowiązującymi dla przewodów przemysłowych. Posiada deklarację zgodności CE i jest przeznaczony do stosowania w urządzeniach oraz instalacjach spełniających wymagania dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej. Szczegółowe wytyczne montażowe znajdują się w załącznikach T4 i T5 dokumentacji producenta.

Zastosowanie

ÖLFLEX CRANE PUR 24G1,5 sprawdza się wszędzie tam, gdzie przewody są wielokrotnie nawijane, rozwijane lub przeciągane przez rolki pod działaniem sił rozciągających. Główne obszary zastosowania to:

• Systemy podnośników, żurawi i dźwigów, gdzie kabel jest prowadzony na bębnach.
• Przenośniki taśmowe i łańcuchowe transportujące materiały sypkie i paczki.
• Instalacje przenośne i maszyny budowlane pracujące w suchych, wilgotnych pomieszczeniach oraz na wolnym powietrzu.
• Układy nawijania i rozwinięcia kabla, w których wymagana jest wysoka elastyczność i odporność na skręcanie.

Wskazówki Montażowe

Montaż przewodu może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP i wiedzę z zakresu instalacji elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Promienie gięcia, siły naciągu oraz sposób mocowania należy dobierać zgodnie z wytycznymi producenta zawartymi w dokumentacji technicznej (załącznik T4/T5). Przekroje żył przewodu są dostosowane do prądów występujących w obwodach – podczas projektowania instalacji należy uwzględnić obciążenie i długość linii.

FAQ

• Ile żył ma przewód i jaki jest ich przekrój? Przewód posiada 24 żyły o przekroju 1,5 mm² każda, oznaczone liczbowo dla łatwej identyfikacji.
• Czy przewód można zanurzać w wodzie? Kabel jest odporny na wilgoć i może pracować w wodzie przemysłowej, ale nie dłużej niż 2 tygodnie bez przerwy. Nie jest przeznaczony do stałego zanurzenia.
• Co to jest efekt korkociągu i jak mu zapobiega ten przewód? Efekt korkociągu to niekontrolowane skręcanie się przewodu podczas nawijania na bęben. Zintegrowany oplot wspomagający i centralny element nośny minimalizują to zjawisko, zapewniając równomierne zwijanie i dłuższą żywotność kabla.
