Kabel do przenośników OLFLEX CRANE F 8G1,5 300/500V BĘBEN | 0041044 Lapp Kabel

Opis i Kluczowe Cechy

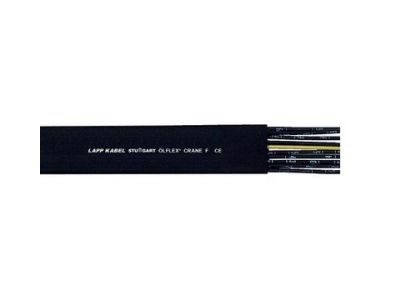

Przewód płaski ÖLFLEX® CRANE F 8G1,5 (symbol 0041044) to elastyczne połączenie przeznaczone do pracy w systemach dźwigowych, wózkach kablowych oraz w trudnych warunkach przemysłowych. Napięcie znamionowe U0/U 300/500 V oraz żyły o przekroju 1,5 mm² (8 żył) zapewniają bezpieczne przesyłanie sygnałów i zasilania w instalacjach o ograniczonej przestrzeni montażowej. Giętka konstrukcja umożliwia prowadzenie z małymi promieniami gięcia, co ułatwia instalację nawet w ciasnych korytkach.

• Napięcie znamionowe 300/500 V: Gwarantuje bezpieczną pracę w typowych obwodach sterowniczych i zasilających, zgodnie z wymaganiami aplikacji dźwigowych i przemysłowych.
• 8 żył o przekroju 1,5 mm² każda: Umożliwia przesyłanie zarówno zasilania, jak i sygnałów sterujących w jednym płaskim przewodzie, co redukuje liczbę równoległych kabli.
• Budowa płaska: W porównaniu z przewodami okrągłymi zajmuje mniej miejsca i pozwala na znacznie mniejsze promienie gięcia, co upraszcza układanie w wózkach kablowych.
• Izolacja gumowa – odporny na warunki pogodowe: Przewód zachowuje elastyczność w szerokim zakresie temperatur i jest odporny na wilgoć, oleje, smary oraz promieniowanie UV, co przedłuża żywotność w środowiskach zewnętrznych.
• Oznaczenie żył cyframi: Ułatwia identyfikację i podłączanie poszczególnych żył podczas montażu i serwisu.

Zgodność z Normami

Przewód ÖLFLEX® CRANE F spełnia wymogi europejskich norm dla przewodów giętkich stosowanych w dźwigach i systemach transportu pionowego. Produkt posiada certyfikację CE i jest przeznaczony do pracy w zakresie temperatur i obciążeń zgodnych z dokumentacją producenta.

Zastosowanie

Dzięki płaskiej, giętkiej konstrukcji i odporności na czynniki zewnętrzne przewód ÖLFLEX® CRANE F 8G1,5 znajduje zastosowanie w miejscach wymagających elastycznego prowadzenia oraz dużej trwałości mechanicznej.

• Systemy dźwigowe na budowie i w stoczniach – do połączeń ruchomych w wózkach kablowych oraz nieruchomych na stałych trasach.
• W tych o długości zawieszenia maksymalnie 50 m – do zasilania i sterowania wind towarowych i osobowych.
• Oczyszczalnie ścieków, huty żelaza oraz urządzenia wysokiego składowania – w miejscach narażonych na wilgoć, kurz i obciążenia mechaniczne.
• Wszelkie aplikacje wymagające oszczędności miejsca i małych promieni gięcia – np. w szafach sterowniczych lub prowadnicach kablowych w maszynach.

Wskazówki Montażowe

Montaż przewodu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i uziemić instalację. Przewód układać na szynach lub w korytkach kablowych z zachowaniem minimalnego promienia gięcia wskazanego w dokumentacji producenta. Przy doborze przekładek i zabezpieczeń mechanicznych należy uwzględnić warunki środowiskowe (wilgoć, temperatura, substancje agresywne). Połączenia końcowe wykonać zgodnie z zaleceniami dotyczącymi obróbki przewodów gumowych (stosować odpowiednie końcówki i narzędzia).

FAQ

• Czy przewód nadaje się do stosowania na zewnątrz? Tak – izolacja gumowa i konstrukcja płaska zapewniają odporność na warunki pogodowe, promieniowanie UV oraz wilgoć, co potwierdzają dane aplikacyjne w systemach dźwigowych i stoczniowych.
• Jaka jest maksymalna długość zawieszenia w windach? Dla zastosowań w windach maksymalna długość zawieszenia wynosi 50 m – wartość ta została określona przez producenta na podstawie parametrów wytrzymałościowych i elastyczności przewodu.
• Jakie są zalety płaskiej budowy w porównaniu z kablem okrągłym? Przewód płaski wymaga mniej miejsca w korytkach i wózkach kablowych oraz umożliwia uzyskanie znacznie mniejszych promieni gięcia, co ułatwia układanie w ciasnych przestrzeniach i redukuje ryzyko załamań.
