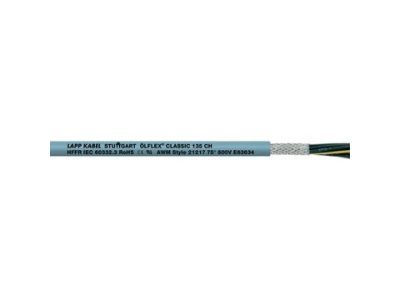

Przewód sterowniczy bezhalogenowy OLFLEX CLASSIC 135 CH 4x1,0 BĘBEN | 1123270 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy bezhalogenowy ÖLFLEX CLASSIC 135 CH 4x1,0 (symbol 1123270) firmy LAPP to elastyczne połączenie przeznaczone do okablowania obwodów sterowniczych w maszynach, instalacjach przemysłowych oraz budynkach. Dzięki napięciu znamionowemu U0/U 300/500 V i napięciu próbnemu 4000 V zapewnia bezpieczeństwo elektryczne w typowych aplikacjach sterowniczych. Giętka konstrukcja ułatwia montaż nawet w trudno dostępnych miejscach.

• 4 żyły o przekroju 1,0 mm²: uniwersalna konfiguracja do zasilania i przesyłania sygnałów w obwodach sterowniczych.
• Ekranowanie miedzianym oplotem: skuteczna ochrona przed zakłóceniami elektromagnetycznymi (EMC), co zapewnia niezawodność transmisji sygnałów w środowiskach przemysłowych.
• Bezhalogenowy płaszcz HFFR: w przypadku pożaru nie emituje toksycznych gazów ani kwasów, ogranicza rozprzestrzenianie ognia i gęstość dymu – zwiększa bezpieczeństwo ludzi i sprzętu.
• Zakres temperatury pracy do -25°C: zachowuje giętkość w niskich temperaturach, umożliwiając stosowanie na zewnątrz i w nieogrzewanych halach.
• Certyfikaty UL i DNV: potwierdzają zgodność z wymaganiami rynku północnoamerykańskiego oraz aprobatę morską – produkt sprawdzi się w eksporcie i aplikacjach offshore.

Zgodność z Normami

Przewód spełnia wymagania europejskich norm dotyczących przewodów sterowniczych oraz posiada certyfikat CE. Klasyfikowane właściwości przeciwpożarowe zgodnie z dyrektywą UE 305/2011 (CPR) – odpowiedni numer artykułu dla danej klasy reakcji na ogień dostępny na stronie LAPP. Dodatkowo produkt uzyskał atest UL oraz aprobatę DNV, co umożliwia stosowanie w instalacjach morskich i na rynkach zagranicznych.

Zastosowanie

ÖLFLEX CLASSIC 135 CH 4x1,0 przeznaczony jest do okablowania obwodów sterowniczych wymagających ochrony przed zakłóceniami oraz odporności na ogień. Sprawdza się w instalacjach stałych i sporadycznie ruchomych.

• Okablowanie szaf sterowniczych, paneli operatorskich i magistrali sygnałowych w maszynach i urządzeniach przemysłowych.
• Połączenia międzyzakładowe w suchych i wilgotnych pomieszczeniach, gdzie wymagana jest kompatybilność elektromagnetyczna.
• Instalacje na zewnątrz budynków (w zakresie temperatury do -25°C) oraz w strukturalnym okablowaniu budynków z wymaganiami przeciwpożarowymi.
• Aplikacje morskie – okręty, platformy, porty – dzięki aprobacie DNV i odporności na kwasy oraz zasady.

Wskazówki Montażowe

Montaż przewodu powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przewód przeznaczony do układania na stałe lub sporadycznie ruchomy (bez obciążeń rozciągających) – należy przestrzegać minimalnych promieni gięcia oraz momentów dokręcania złączek zgodnie z dokumentacją producenta. Przekrój żył dobierz do prądu obciążenia i wymaganej długości linii. W aplikacjach EMC zadbaj o prawidłowe uziemienie ekranu.

FAQ

• Jaka jest maksymalna temperatura pracy przewodu? Przewód zachowuje giętkość w temperaturach do -25°C; górna granica temperatury pracy wynika z izolacji HFFR – zalecamy zapoznanie się z kartą katalogową dla konkretnych warunków.
• Czy przewód nadaje się do stosowania w wilgotnych pomieszczeniach? Tak, suchy i wilgotny mikroklimat są dopuszczone. Nie jest jednak przeznaczony do stałego zanurzenia w wodzie.
• Czy ekranowanie trzeba uziemiać? Dla skutecznej ochrony przed zakłóceniami EMC zaleca się podłączenie miedzianego oplotu ekranującego do zacisku uziemienia po obu stronach – zgodnie z wymaganiami instalacji.
