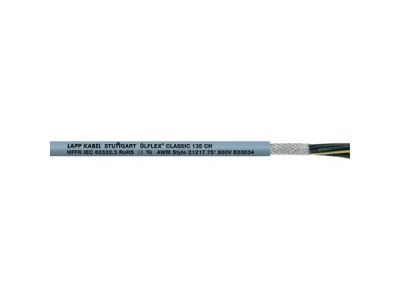

Przewód sterowniczy bezhalogenowy OLFLEX CLASSIC 135 CH 4G1.0 BĘBEN | 1123269 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy bezhalogenowy LAPP ÖLFLEX® CLASSIC 135 CH o symbolu 1123269 (4G1.0) to elastyczne, ekranowane połączenie przeznaczone do średnich obciążeń mechanicznych. Dzięki napięciu znamionowemu 300/500 V i napięciu próbnemu 4000 V zapewnia wysoki poziom bezpieczeństwa elektrycznego, a bezhalogenowa powłoka HFFR znacząco ogranicza ryzyko toksycznych gazów i dymu w przypadku pożaru. Zewnętrzna średnica przewodu jest zoptymalizowana pod kątem oszczędności miejsca w korytach i szafach sterowniczych.

• Bezhalogenowa powłoka HFFR: w razie pożaru emituje minimalną ilość dymu i toksycznych gazów, podnosząc bezpieczeństwo ludzi i urządzeń w obiektach o podwyższonej ochronie przeciwpożarowej.
• Ekranowanie miedzianym oplotem o wysokim stopniu pokrycia: skutecznie tłumi zakłócenia elektromagnetyczne (EMC), zapewniając niezawodną transmisję sygnałów sterowniczych w środowiskach przemysłowych.
• Giętkość do –25°C i odporność na kwasy oraz zasady: ułatwia instalację w wąskich przestrzeniach oraz pracę w wilgotnych i chemicznie agresywnych warunkach, zarówno wewnątrz, jak i na zewnątrz (w zakresie temperatury).
• Certyfikat UL i aprobata DNV: dopuszcza stosowanie na rynku północnoamerykańskim oraz w zastosowaniach morskich i offshore, co potwierdza międzynarodową jakość.
• Napięcie próbne 4000 V: gwarantuje wysoką wytrzymałość izolacji i bezpieczeństwo użytkowania w obwodach sterowniczych nawet w trudnych warunkach.

Zgodność z Normami

Przewód spełnia wymagania certyfikatu UL (ang. Underwriters Laboratories) oraz posiada aprobatę DNV do zastosowań morskich. Właściwości przeciwpożarowe sklasyfikowane są zgodnie z dyrektywą UE 305/2011 (BauPVO/CPR). Produkt jest zgodny z obowiązującymi normami europejskimi i międzynarodowymi, co potwierdza oznakowanie CE.

Zastosowanie

Przewód przeznaczony jest do uniwersalnego okablowania obwodów sterowniczych wewnątrz maszyn, między zakładami oraz do strukturalnego okablowania budynków, gdzie wymagana jest wysoka odporność ogniowa i ochrona EMC. Sprawdza się w suchych, wilgotnych oraz częściowo zewnętrznych instalacjach (w dopuszczalnym zakresie temperatur).

• Okablowanie obwodów sterowniczych w szafach sterowniczych i rozdzielnicach przemysłowych.
• Połączenia międzyzakładowe oraz instalacje w budynkach użyteczności publicznej (szkoły, szpitale, biura).
• Zastosowania morskie i offshore (dziki aprobacie DNV i odporności na środowisko chemiczne).
• Systemy automatyki budynkowej i bezpieczeństwa przeciwpożarowego, gdzie wymagane są materiały bezhalogenowe.

Wskazówki Montażowe

Montaż i przyłączanie przewodu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest bezpieczny. Podczas układania przestrzegać minimalnych promieni gięcia podanych w dokumentacji technicznej producenta. Dla zachowania skuteczności ekranowania zaleca się prawidłowe uziemienie oplotu oraz stosowanie odpowiednich dławików kablowych. Przekrój przewodu (4G1.0 mm²) dobrać do spodziewanego obciążenia prądowego zgodnie z obowiązującymi normami.

FAQ

• Czy przewód nadaje się do układania na zewnątrz? Tak, przewód może być stosowany na zewnątrz pod warunkiem zachowania zakresu temperatury otoczenia (do –25°C). Należy unikać bezpośredniego nasłonecznienia i dodatkowych obciążeń mechanicznych.
• Jaka jest skuteczność ekranowania przeciw zakłóceniom EMC? Miedziany oplot ekranujący charakteryzuje się wysokim stopniem pokrycia, co zapewnia bardzo dobrą ochronę przed zakłóceniami elektromagnetycznymi – kluczową w środowiskach przemysłowych z silnymi polami elektromagnetycznymi.
• Jakie certyfikaty i dopuszczenia posiada ten przewód? Produkt posiada certyfikat UL, aprobatę DNV dla zastosowań morskich oraz klasyfikację CPR (dyrektywa UE 305/2011). Posiada też oznakowanie CE potwierdzające zgodność z europejskimi wymaganiami.
