Przewód sterowniczy bezhalogenowy OLFLEX CLASSIC 135 CH 3x0,75 BĘBEN | 1123234 Lapp Kabel

Opis i Kluczowe Cechy

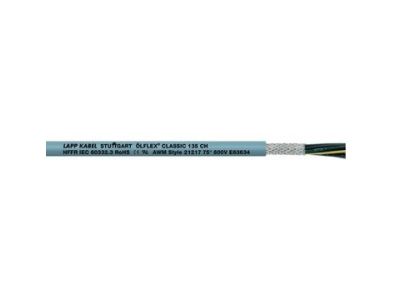

Przewód sterowniczy bezhalogenowy ÖLFLEX® CLASSIC 135 CH 3x0,75 (symbol 1123234) produkcji LAPP został zaprojektowany do uniwersalnego okablowania obwodów sterowniczych w maszynach, instalacjach przemysłowych i budynkach. Dzięki napięciu znamionowemu U0/U 300/500 V oraz napięciu próbnemu 4000 V zapewnia wysokie bezpieczeństwo elektryczne. Giętka konstrukcja i mała średnica zewnętrzna ułatwiają montaż nawet w ciasnych trasach kablowych. Ekranowanie miedzianym oplotem o wysokim stopniu pokrycia chroni przed zakłóceniami elektromagnetycznymi (EMC). Płaszcz HFFR (bezhalogenowy, niepodtrzymujący płomienia) zmniejsza ryzyko rozprzestrzeniania ognia i emisji toksycznych gazów w przypadku pożaru.

• Napięcie znamionowe U0/U 300/500 V: gwarantuje bezpieczną pracę w typowych obwodach sterowniczych i sygnalizacyjnych, z wysokim marginesem bezpieczeństwa.
• Ekranowanie miedzianym oplotem: zapewnia kompatybilność elektromagnetyczną (EMC), chroniąc przesyłane sygnały przed zakłóceniami zewnętrznymi i ograniczając emisję zakłóceń.
• Bezhalogenowy płaszcz HFFR (ang. Halogen Free Flame Retardant): w razie pożaru nie emituje halogenów, zmniejsza gęstość dymu i toksyczność spalin – kluczowe dla bezpieczeństwa ludzi i sprzętu w budynkach oraz na statkach.
• Głęboka elastyczność – zachowuje giętkość do -25°C: umożliwia łatwe układanie w niskich temperaturach bez ryzyka pękania izolacji; przewód nadaje się do zastosowań zewnętrznych w odpowiednim zakresie temperatur.
• Certyfikat UL oraz aprobata DNV: potwierdzają dopuszczenie na rynek północnoamerykański (UL) oraz do zastosowań morskich (DNV), co rozszerza możliwości wykorzystania w trudnych środowiskach.

Zgodność z Normami

Produkt posiada certyfikat UL zgodny z danymi technicznymi, co umożliwia stosowanie na rynku północnoamerykańskim. Posiada aprobatę DNV do zastosowań morskich. Klasyfikowane właściwości przeciwpożarowe zgodnie z dyrektywą UE 305/2011 (BauPVO/CPR) – wybór odpowiedniego numeru artykułu na stronie internetowej LAPP pozwala spełnić wymagania dla danej klasy CPR. Przewód spełnia ogólne wymogi norm europejskich i jest oznakowany znakiem CE.

Zastosowanie

Dzięki połączeniu elastyczności, ekranowania i bezhalogenowej powłoki, przewód ÖLFLEX® CLASSIC 135 CH sprawdza się w wielu wymagających aplikacjach.

• Okablowanie szaf sterowniczych, rozdzielnic i pulpitów operatorskich – uniwersalne połączenia nieruchome i sporadycznie ruchome bez obciążeń rozciągających.
• Instalacje w środowiskach wilgotnych, suchych oraz na zewnątrz (z uwzględnieniem zakresu temperatur) – np. sterowanie napędami bram, oświetleniem zewnętrznym.
• Układy wymagające kompatybilności elektromagnetycznej (EMC) – automatyka przemysłowa, przekaźniki, PLC, czujniki – gdzie miedziany oplot skutecznie tłumi zakłócenia.
• Strukturalne okablowanie budynków zgodne z wymaganiami ochrony przeciwpożarowej – korytarze ewakuacyjne, strefy pożarowe, obiekty użyteczności publicznej.

Wskazówki Montażowe

Montaż przewodu powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Podczas układania należy przestrzegać minimalnych promieni gięcia oraz stosować odpowiednie dławnice i przepusty (szczegóły w dokumentacji technicznej producenta). Przekrój żył dobierać do obciążenia prądowego i długości obwodu. W przypadku stosowania w aplikacjach ruchomych unikać obciążeń rozciągających. Ekran miedziany należy uziemić zgodnie z zasadami EMC, aby zapewnić skuteczność ochrony przed zakłóceniami.

FAQ

• Czy przewód nadaje się do pracy w ruchu ciągłym (łańcuchy kablowe)? Przewód jest przeznaczony do połączeń nieruchomych i sporadycznie ruchomych bez obciążeń rozciągających. Do aplikacji w łańcuchach kablowych zalecamy przewody z serii ÖLFLEX® CLASSIC 130 CH CY lub dedykowane przewody do łańcuchów.
• Jakie temperatury wytrzymuje przewód? Zachowuje giętkość do -25°C. Górna granica temperatury pracy zależy od warunków – w dokumentacji producenta podano zakresy dla konkretnych aplikacji (np. w suchym środowisku do +70°C).
• Czy przewód jest ekranowany? Jaka jest skuteczność ekranowania? Tak, posiada miedziany oplot ekranujący o wysokim stopniu pokrycia (nie podano konkretnej wartości w dB). Zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi w typowych zastosowaniach przemysłowych. Dla precyzyjnych wymagań EMC zalecamy sprawdzenie danych w arkuszu katalogowym LAPP.
