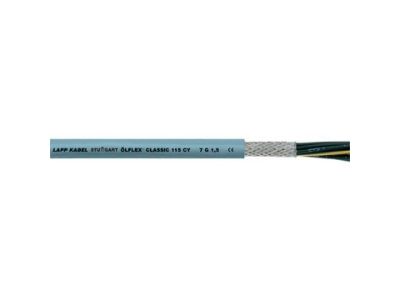

Przeówd sterowniczy OLFLEX CLASSIC 115 CY 7G0,5 BĘBEN | 1136007 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy ÖLFLEX® CLASSIC 115 CY (symbol 1136007) producenta LAPP to ekranowany, giętki przewód o budowie 7 żył po 0,5 mm², przeznaczony do średnich obciążeń mechanicznych. Napięcie znamionowe U0/U 300/500 V zapewnia bezpieczną pracę w standardowych obwodach sterowniczych, a miedziany oplot ekranujący chroni przed zakłóceniami elektromagnetycznymi. Dzięki zredukowanej grubości ścianek i usuniętemu płaszczowi wewnętrznemu przewód jest lżejszy i oszczędza miejsce w instalacjach.

• 7 żył o przekroju 0,5 mm²: umożliwia jednoczesne prowadzenie wielu sygnałów sterowniczych w jednym kablu, upraszczając okablowanie i zwiększając niezawodność.
• Napięcie znamionowe 300/500 V: gwarantuje bezpieczną pracę w obwodach sterowania maszyn i instalacji przemysłowych, zgodnie z typowymi wymaganiami.
• Ekranowanie miedzianym oplotem (wysoki stopień pokrycia): skutecznie tłumi zakłócenia elektromagnetyczne (EMI), zapewniając czystość sygnału w newralgicznych aplikacjach automatyki.
• Giętka konstrukcja PVC: ułatwia montaż w ciasnych przestrzeniach, na prowadnicach kablowych oraz w aplikacjach z ruchomymi elementami (sporadycznie ruchome bez obciążeń rozciągających).
• Odporność na kwasy, zasady, oleje (ograniczona) oraz środki dezynfekujące i czyszczące ECOLAB®: zapewnia niezawodność w środowiskach przemysłowych, spożywczych i chemicznych.

Zgodność z Normami

Przewód spełnia wymagania dyrektywy UE 305/2011 (BauPVO/CPR) w zakresie klasyfikacji pożarowej – numer artykułu umożliwia wybór odpowiedniej klasy na stronie producenta LAPP. Posiada oznakowanie CE i jest produkowany zgodnie z europejskimi standardami jakości.

Zastosowanie

ÖLFLEX CLASSIC 115 CY 7G0,5 to uniwersalny przewód sterowniczy sprawdzający się w różnorodnych środowiskach przemysłowych i budynkowych.

• Okablowanie wewnętrznych obwodów sterowniczych maszyn – od PLC i styczników po przekaźniki i czujniki.
• Połączenia pomiędzy maszynami oraz między zakładami produkcyjnymi w suchych i wilgotnych pomieszczeniach.
• Aplikacje w turbinach wiatrowych – konstrukcja przewodu dopuszcza pracę skręcającą (dla średnich obciążeń mechanicznych).
• Instalacje w przemyśle spożywczym i chemicznym – sprawdzona odporność na środki ECOLAB oraz kwasy i zasady.

Wskazówki Montażowe

Montaż przewodu może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia (SEP). Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie w całej instalacji. Przewód należy prowadzić z zachowaniem minimalnych promieni gięcia określonych w karcie katalogowej producenta – nie przekraczać podanych wartości, aby uniknąć uszkodzenia izolacji. Przekrój żył (0,5 mm²) wymaga doboru zabezpieczeń nadprądowych zgodnie z obowiązującymi normami. W przypadku zakończeń należy używać odpowiednich tulejek zaciskowych i narzędzi zalecanych przez producenta.

FAQ

• Czy przewód nadaje się do pracy w ruchu? Tak, przewód zaprojektowano do połączeń nieruchomych oraz sporadycznie ruchomych bez obciążeń rozciągających – np. na prowadnicach kablowych lub w układach skręcających turbin wiatrowych.
• Jaką ma odporność na oleje? Płaszcz zewnętrzny PVC ma ograniczoną odporność na oleje – sprawdzi się w warunkach lekkiego narażenia, ale nie w ciągłym kontakcie z olejami mineralnymi.
• Czy przewód jest ekranowany? Tak, posiada miedziany oplot ekranujący o wysokim stopniu pokrycia, co zapewnia doskonałą ochronę przed zakłóceniami elektromagnetycznymi (EMI).
