Przeówd sterowniczy OLFLEX CLASSIC 115 CY 4x0,75 BĘBEN | 1136804 Lapp Kabel

Opis i Kluczowe Cechy

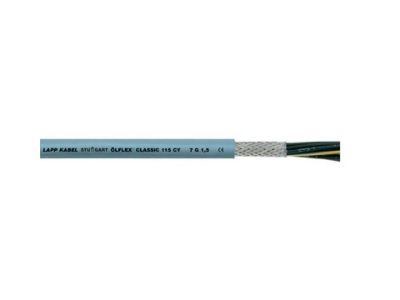

Przewód sterowniczy ÖLFLEX® CLASSIC 115 CY 4x0,75 (symbol 1136804) firmy LAPP to giętki, ekranowany kabel o napięciu znamionowym U0/U 300/500 V. Konstrukcja 4 żył o przekroju 0,75 mm² sprawdza się w średnio obciążonych mechanicznie instalacjach sterowniczych, zarówno w zastosowaniach nieruchomych, jak i sporadycznie ruchomych bez obciążeń rozciągających. Zewnętrzny płaszcz PVC zapewnia odporność na kwasy, zasady oraz ograniczoną odporność na oleje.

• 4 żyły 0,75 mm²: Optymalny przekrój do przesyłania sygnałów i zasilania w obwodach sterowniczych przy zachowaniu kompaktowych wymiarów.
• Ekran miedziany oplot: Skuteczna ochrona przed zakłóceniami elektromagnetycznymi (EMI) – niezawodna transmisja sygnałów w środowiskach przemysłowych.
• Napięcie 300/500 V: Bezpieczna praca w typowych obwodach sterowniczych i pomocniczych w instalacjach przemysłowych.
• Gietkość i zmniejszona średnica zewnętrzna: Łatwe układanie w ciasnych przestrzeniach, oszczędność miejsca w korytkach i puszkach.
• Odporność na środki dezynfekujące i czyszczące ECOLAB®: Sprawdzona trwałość w środowiskach wymagających częstej dezynfekcji, np. w przemyśle spożywczym.

Zgodność z Normami

Przewód spełnia wymagania Dyrektywy UE 305/2011 (BauPVO/CPR) w zakresie klasyfikacji właściwości przeciwpożarowych. Posiada deklarację właściwości użytkowych zgodną z CPR, co umożliwia stosowanie w obiektach budowlanych na terenie UE. Produkt oznaczony jest znakiem CE.

Zastosowanie

Przewód przeznaczony jest do uniwersalnego okablowania obwodów sterowniczych wewnątrz maszyn oraz w połączeniach międzyzakładowych. Sprawdza się w suchych i wilgotnych pomieszczeniach, a także w zastosowaniach wymagających giętkości w warunkach skręcających.

• Okablowanie szaf sterowniczych, rozdzielnic i paneli operatorskich.
• Łączenie czujników, siłowników i elementów wykonawczych w liniach produkcyjnych.
• Instalacje w turbinach wiatrowych – zastosowania skręcające przy średnich obciążeniach mechanicznych.
• Przemysł spożywczy i chemiczny – odporność na kwasy, zasady oraz środki czyszczące ECOLAB®.

Wskazówki Montażowe

Montaż i podłączenie przewodu mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w instalacji. Przekrój żył (0,75 mm²) dobrać do obciążenia oraz długości trasy. Zaleca się przestrzeganie dopuszczalnych promieni gięcia podanych w dokumentacji technicznej producenta. Po ułożeniu przewodu sprawdzić ciągłość ekranu i izolacji.

FAQ

• Jaki jest stopień ochrony przewodu? ÖLFLEX CLASSIC 115 CY nie posiada zadeklarowanego stopnia IP – dotyczy to jedynie gotowych urządzeń. Sam przewód, po prawidłowym zakończeniu i uszczelnieniu w przepustach, może być stosowany w suchych i wilgotnych pomieszczeniach.
• Czy przewód nadaje się do ruchu ciągłego? Przeznaczony jest do połączeń nieruchomych oraz sporadycznie ruchomych bez obciążeń rozciągających. Nie jest to kabel do ciągłego prowadzenia w łańcuchach energetycznych, chyba że producent dopuści to w specyfikacji.
• Jakie kolory izolacji mają żyły? Żyły oznaczone są liczbami (zgodnie z DIN 47100) – kolor izolacji nie jest standardowym kodowaniem barwnym, lecz ciągiem cyfr. Należy stosować się do oznaczeń na płaszczu.
