Przeówd sterowniczy OLFLEX CLASSIC 115 CY 4x0,5 BĘBEN | 1136754 Lapp Kabel

Opis i Kluczowe Cechy

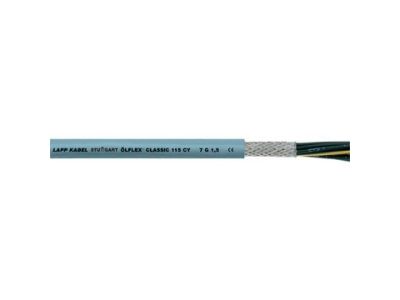

Przewód sterowniczy ÖLFLEX CLASSIC 115 CY 4x0,5 (symbol 1136754) to ekranowany, giętki kabel o napięciu znamionowym U0/U 300/500 V. Dzięki miedzianemu oplotowi ekranującemu o wysokim stopniu pokrycia skutecznie chroni przesyłane sygnały przed zakłóceniami elektromagnetycznymi. Konstrukcja z PVC zapewnia odporność na kwasy, zasady oraz ograniczoną odporność na oleje, a zmniejszona grubość ścianek i usunięcie płaszcza wewnętrznego pozwalają zaoszczędzić miejsce oraz zmniejszyć masę i średnicę zewnętrzną.

• Ekranowany miedzianym oplotem: Skuteczna ochrona przed zakłóceniami elektromagnetycznymi – sygnały sterownicze pozostają stabilne nawet w środowisku o dużym polu elektromagnetycznym.
• Napięcie znamionowe 300/500 V: Bezpieczna praca w obwodach sterowniczych i sygnalizacyjnych o standardowym napięciu, zgodnie z wymaganiami instalacji przemysłowych.
• Gietka budowa z PVC: Łatwe układanie w ciasnych przestrzeniach i na prowadnicach kablowych – idealne do połączeń nieruchomych i sporadycznie ruchomych bez obciążeń rozciągających.
• Odporność na środki dezynfekujące i czyszczące ECOLAB: Sprawdzona kompatybilność z chemią stosowaną w przemyśle spożywczym, farmaceutycznym i laboratoriach – przewód zachowuje swoje właściwości nawet w agresywnym środowisku.
• Konstrukcja ze zredukowaną grubością ścianek: Oszczędność miejsca w szafach sterowniczych i korytkach – mniejsza średnica zewnętrzna ułatwia prowadzenie wielu przewodów obok siebie.

Zgodność z Normami

Przewód ÖLFLEX CLASSIC 115 CY posiada klasyfikowane właściwości przeciwpożarowe zgodnie z dyrektywą UE 305/2011 (BauPVO/CPR). Szczegółowy wybór numeru artykułu odpowiedniego dla danej klasy CPR znajduje się na stronie internetowej producenta LAPP. Produkt spełnia wymogi certyfikacji CE.

Zastosowanie

Uniwersalny przewód sterowniczy przeznaczony do okablowania obwodów sterowniczych w maszynach i instalacjach przemysłowych. Sprawdza się w pomieszczeniach suchych i wilgotnych, przy średnich obciążeniach mechanicznych.

• Okablowanie wewnętrzne maszyn i urządzeń w przemyśle – połączenia styczników, przekaźników, PLC i czujników.
• Instalacje skręcające w turbinach wiatrowych – konstrukcja przewodu dopuszcza zastosowania skręcające przy zachowaniu parametrów elektrycznych.
• Obwody sygnalizacyjne i sterownicze w szafach rozdzielczych i sterowniczych – wysoka odporność na zakłócenia zapewnia niezawodną transmisję sygnału.
• Połączenia nieruchome i sporadycznie ruchome bez obciążeń rozciągających – idealne do korytek, listew zaciskowych oraz prowadnic kablowych.

Wskazówki Montażowe

Montaż przewodu powinien być wykonany przez wykwalifikowany personel z odpowiednimi uprawnieniami, po uprzednim odłączeniu napięcia. Należy przestrzegać minimalnych promieni gięcia podanych w dokumentacji technicznej producenta LAPP. Przy zdejmowaniu izolacji zewnętrznej i wewnętrznej należy uważać, aby nie uszkodzić miedzianego oplotu ekranującego. Przekrój żyły wynosi 0,5 mm², co należy uwzględnić przy doborze zacisków i zabezpieczeń. Do połączeń zaleca się stosowanie końcówek tulejkowych zgodnych z przekrojem przewodu.

FAQ

• Czy przewód nadaje się do układania w ziemi lub na zewnątrz? Przeznaczony jest do pomieszczeń suchych i wilgotnych, ale nie do bezpośredniego zakopania w ziemi ani stałego narażenia na UV. W przypadku instalacji zewnętrznych należy stosować dodatkowe osłony (np. rury ochronne).
• Jakie są zalety ekranowania w tym przewodzie? Miedziany oplot ekranujący o wysokim stopniu pokrycia (ok. 80-85%) skutecznie tłumi zakłócenia elektromagnetyczne (EMI), co jest kluczowe w obwodach sterowniczych wrażliwych na szumy, np. sygnały analogowe z czujników.
• Czy przewód jest odporny na oleje mineralne? Płaszcz PVC ma ograniczoną odporność na oleje. W aplikacjach z ciągłym kontaktem z olejami mineralnymi zaleca się wybór przewodów z płaszczem PUR lub specjalnych odmian olejoodpornych – dla ÖLFLEX CLASSIC 115 CY producent podaje głównie odporność na kwasy, zasady i środki ECOLAB.
