Przewód sterowniczy OLFLEX CLASSIC 115 CY 3G1,0 BĘBEN | 1136203 Lapp Kabel

Opis i Kluczowe Cechy

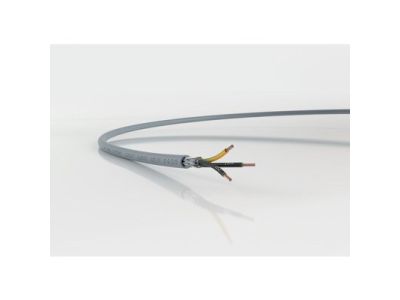

Przewód sterowniczy ÖLFLEX® CLASSIC 115 CY 3G1,0 (symbol 1136203) firmy Lapp to giętki, ekranowany przewód o napięciu znamionowym U0/U 300/500 V, przeznaczony do uniwersalnego okablowania obwodów sterowniczych. Trzy żyły o przekroju 1 mm² z numerowanymi oznaczeniami ułatwiają identyfikację, a miedziany oplot ekranujący zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi. Płaszcz PVC o zwiększonej odporności na kwasy, zasady i środki czyszczące ECOLAB® gwarantuje trwałość w trudnych warunkach przemysłowych.

• Ekranowanie (miedziany oplot): Wysoki stopień pokrycia oplotem miedzianym chroni przesyłane sygnały przed zakłóceniami elektromagnetycznymi, zapewniając niezawodne działanie układów sterowania.
• Giętkość i zmniejszone wymiary: Konstrukcja bez płaszcza wewnętrznego redukuje masę i średnicę zewnętrzną, co ułatwia układanie w ciasnych przestrzeniach szaf sterowniczych.
• Odporność chemiczna: Płaszcz PVC jest odporny na działanie kwasów, zasad oraz ograniczoną odporność na oleje, a także na środki dezynfekujące i czyszczące ECOLAB® – idealne do środowisk higienicznych.
• Oznaczenie żył liczbami: Każda żyła posiada nadrukowany numer, co przyspiesza prace montażowe i serwisowe poprzez łatwą identyfikację przewodów.
• Zastosowania skręcające: Przewód nadaje się do pracy w turbinach wiatrowych oraz innych aplikacjach wymagających skręcania, przy średnich obciążeniach mechanicznych.

Zgodność z Normami

Przewód ÖLFLEX CLASSIC 115 CY spełnia wymagania dyrektywy UE 305/2011 (CPR) dotyczącej wyrobów budowlanych. Posiada certyfikat CE. Parametry przeciwpożarowe są klasyfikowane – szczegółową klasę CPR dla wybranego artykułu można sprawdzić na stronie internetowej producenta LAPP.

Zastosowanie

Uniwersalny przewód sterowniczy przeznaczony do średnich obciążeń mechanicznych. Sprawdza się w połączeniach nieruchomych oraz sporadycznie ruchomych bez obciążeń rozciągających.

• Okablowanie obwodów sterowniczych wewnątrz maszyn i urządzeń przemysłowych.
• Połączenia międzyzakładowe w suchych i wilgotnych pomieszczeniach produkcyjnych.
• Instalacje w turbinach wiatrowych wymagające odporności na skręcanie.
• Zastosowania w przemyśle spożywczym i chemicznym dzięki odporności na środki czyszczące ECOLAB®.

Wskazówki Montażowe

Montaż przewodu powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Podczas układania należy przestrzegać minimalnego promienia gięcia zgodnie z dokumentacją producenta (nie przekraczać wartości podanych w karcie katalogowej). Unikać obciążeń rozciągających – przewód przeznaczony jest do połączeń nieruchomych i sporadycznie ruchomych. Przekrój żył i obciążalność prądową dobrać do wymagań obwodu. W przypadku prowadzenia w wiązkach należy uwzględnić redukcję obciążalności.

FAQ

• Czy przewód jest ekranowany? Tak, wyposażony jest w miedziany oplot ekranujący o wysokim stopniu pokrycia, co zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi (EMI).
• Jakie jest napięcie znamionowe przewodu? Napięcie U0/U wynosi 300/500 V, co pozwala na stosowanie w typowych obwodach sterowniczych i pomocniczych.
• Czy można go stosować w ruchomym prowadzeniu? Przewód przeznaczony jest do połączeń nieruchomych oraz sporadycznie ruchomych bez obciążeń rozciągających. Nie nadaje się do ciągłego zginania ani pracy w łańcuchach kablowych.
