Przewód sterowniczy OLFLEX CLASSIC 110 CY 4G50 0,6/1kV BĘBEN | 1121388 Lapp Kabel

Opis i Kluczowe Cechy

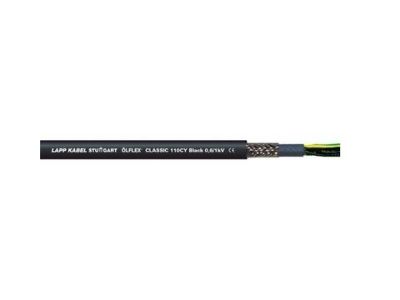

Przewód sterowniczy ÖLFLEX CLASSIC 110 CY firmy LAPP (symbol 1121388) to ekranowany kabel sterowniczy o przekroju 4G50 i napięciu znamionowym U0/U 0,6/1 kV. Dzięki miedzianemu oplotowi ekranującemu o wysokim stopniu pokrycia zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi, co gwarantuje niezawodną transmisję sygnałów sterowniczych. Wzmocniony płaszcz zewnętrzny o grubości co najmniej 1,8 mm oraz wytłaczany płaszcz wewnętrzny zwiększają wytrzymałość mechaniczną i odporność na uszkodzenia. Giętka budowa ułatwia układanie w ciasnych przestrzeniach, a szeroki zakres zastosowań (wewnątrz i na zewnątrz) czyni go uniwersalnym rozwiązaniem do okablowania sterowniczego.

• Napięcie znamionowe U0/U 0,6/1 kV: umożliwia bezpieczną pracę w obwodach wymagających wyższego napięcia, np. w instalacjach przemysłowych.
• Ekranowanie miedzianym oplotem: skuteczna ochrona przed zakłóceniami elektromagnetycznymi, zapewniająca niezawodność transmisji sygnałów sterowniczych.
• Giętka budowa: ułatwia układanie w ciasnych przestrzeniach i przy sporadycznych ruchach, bez ryzyka uszkodzenia przewodu.
• Płaszcz zewnętrzny PVC o grubości min. 1,8 mm: wysoka odporność mechaniczna, ochrona przed uszkodzeniami i zwiększona trwałość.
• Napięcie próbne 4000 V: potwierdza wysokie bezpieczeństwo elektryczne izolacji.
• Odporność na warunki atmosferyczne oraz kwasy i zasady: umożliwia stosowanie na zewnątrz (w dopuszczalnym zakresie temperatur) oraz w środowiskach narażonych na działanie chemikaliów.

Zgodność z Normami

Przewód spełnia wymagania dyrektywy UE 305/2011 (BauPVO/CPR) dotyczącej klasyfikacji przeciwpożarowej wyrobów budowlanych. Posiada certyfikat CE. Szczegółowe informacje o klasie CPR dla konkretnego wariantu produktu dostępne są na stronie internetowej LAPP.

Zastosowanie

Przewód ÖLFLEX CLASSIC 110 CY przeznaczony jest do uniwersalnego okablowania obwodów sterowniczych w maszynach i instalacjach przemysłowych. Sprawdza się zarówno w połączeniach stacjonarnych, jak i w aplikacjach z rzadkimi, nieobciążającymi ruchami.

• Połączenia nieruchome i sporadycznie ruchome (bez obciążeń rozciągających) w suchych i wilgotnych pomieszczeniach.
• Okablowanie wewnątrz maszyn oraz między zakładami – idealny do szaf sterowniczych i rozdzielnic.
• Obwody wymagające wyższego napięcia nominalnego (0,6/1 kV), np. w instalacjach przemysłowych z dłuższymi trasami kablowymi.
• Stosowanie na zewnątrz – odporny na warunki atmosferyczne (w zakresie temperatury określonym przez producenta).

Wskazówki Montażowe

Montaż i podłączenie przewodu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Podczas układania przewodu przestrzegać minimalnych promieni gięcia zalecanych przez producenta (szczegóły w karcie katalogowej). Dobrać odpowiednie końcówki kablowe i dławiki w zależności od przekroju żył oraz warunków środowiskowych. Przekrój przewodu i długość trasy muszą być dobrane do obciążenia i dopuszczalnego spadku napięcia.

FAQ

• Czy przewód nadaje się do stosowania na zewnątrz? Tak, przewód jest odporny na warunki atmosferyczne i może być stosowany na wolnym powietrzu, z zastrzeżeniem dopuszczalnego zakresu temperatury – szczegółowe dane należy sprawdzić w dokumentacji technicznej LAPP.
• Czy przewód jest ekranowany? Tak, posiada miedziany oplot ekranujący o wysokim stopniu pokrycia, który skutecznie chroni przed zakłóceniami elektromagnetycznymi.
• Jaka jest grubość płaszcza zewnętrznego? Płaszcz zewnętrzny ma grubość co najmniej 1,8 mm, co zapewnia wysoką wytrzymałość mechaniczną i ochronę przed uszkodzeniami.
