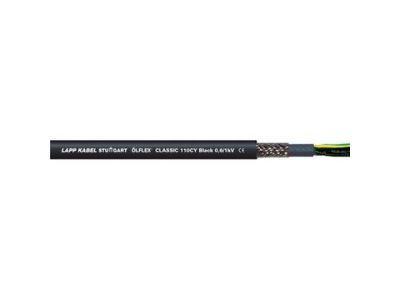

Przewód sterowniczy OLFLEX CLASSIC 110 CY 18G1,5 0,6/1kV /100m/ KRĄŻEK | 1121324 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy OLFLEX CLASSIC 110 CY firmy LAPP (symbol 1121324) to ekranowane, giętkie połączenie 18 żył o przekroju 1,5 mm², przystosowane do napięcia znamionowego 0,6/1 kV. Miedziany oplot ekranujący o wysokim stopniu pokrycia zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi, co przekłada się na niezawodne działanie układów sterowniczych. Wzmocniony płaszcz zewnętrzny o grubości co najmniej 1,8 mm gwarantuje wytrzymałość mechaniczną w trudnych warunkach eksploatacji.

• Napięcie znamionowe U0/U 0,6/1 kV: Umożliwia bezpieczną pracę w obwodach wymagających wyższego napięcia, takich jak instalacje przemysłowe i połączenia międzyzakładowe.
• Ekranowanie miedzianym oplotem: Chroni sygnały sterownicze przed interferencjami elektromagnetycznymi, minimalizując ryzyko błędów transmisji.
• Napięcie próbne 4000 V: Potwierdza wysoką izolację i bezpieczeństwo elektryczne, istotne przy długotrwałej eksploatacji.
• Wzmocniony płaszcz zewnętrzny PVC (≥1,8 mm): Zapewnia odporność na średnie obciążenia mechaniczne, uderzenia oraz działanie kwasów, zasad i ograniczone wpływ olejów.
• Giętka konstrukcja z oznakowaniem żył liczbowo: Ułatwia szybkie i czytelne podłączanie nawet w ciasnych przestrzeniach rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Przewód OLFLEX CLASSIC 110 CY posiada klasyfikację właściwości przeciwpożarowych zgodnie z dyrektywą UE 305/2011 (BauPVO/CPR). Produkt spełnia wymogi europejskich norm bezpieczeństwa i oznakowany jest certyfikatem CE. Przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Dzięki ekranowaniu i odporności na warunki atmosferyczne przewód sprawdza się w różnorodnych aplikacjach przemysłowych i automatyce budynkowej.

• Okablowanie obwodów sterowniczych wewnątrz maszyn oraz w połączeniach między zakładami produkcyjnymi.
• Instalacje nieruchome oraz sporadycznie ruchome bez obciążeń rozciągających – np. w korytkach kablowych lub na drabinkach.
• Zastosowanie w pomieszczeniach suchych, wilgotnych oraz na zewnątrz (w zakresie dopuszczalnych temperatur eksploatacji).
• Układy wymagające ochrony sygnałów przed zakłóceniami elektromagnetycznymi, np. w pobliżu przetwornic częstotliwości lub silników.

Wskazówki Montażowe

Montaż i przyłączanie przewodu może być wykonywane wyłącznie przez personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Podczas układania należy zachować minimalne promienie gięcia zgodne z dokumentacją producenta, a przy obróbce stosować odpowiednie narzędzia do zdejmowania izolacji. Przekrój żył (1,5 mm²) należy dobrać do prądu obciążenia oraz zabezpieczeń nadprądowych zgodnie z obowiązującymi normami.

FAQ

• Czy przewód jest ekranowany? Tak, posiada miedziany oplot ekranujący o wysokim stopniu pokrycia, który skutecznie chroni przed zakłóceniami elektromagnetycznymi.
• Jakie jest maksymalne napięcie pracy? Napięcie znamionowe wynosi 0,6/1 kV (U0/U), a napięcie próbne 4000 V – gwarantuje to bezpieczeństwo w standardowych instalacjach przemysłowych.
• Czy można go stosować na zewnątrz? Tak, przewód jest odporny na warunki atmosferyczne i promieniowanie UV, pod warunkiem że temperatura otoczenia mieści się w zakresie podanym w karcie katalogowej producenta.
