Przewód sterowniczy OLFLEX CLASSIC 110 CY 7G0,5 BĘBEN | 1135007 Lapp Kabel

Opis i Kluczowe Cechy

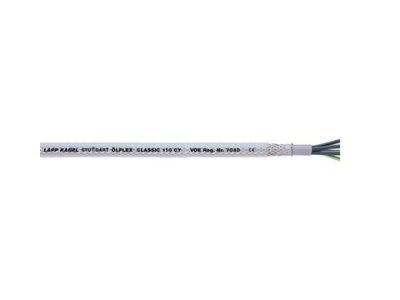

Przewód sterowniczy ÖLFLEX CLASSIC 110 CY 7G0,5 (symbol 1135007) firmy LAPP to giętki, ekranowany kabel sterowniczy o napięciu znamionowym U0/U 300/500 V. Zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi (EMC) dzięki miedzianemu oplotowi o wysokim stopniu pokrycia, co gwarantuje niezawodną transmisję sygnałów w obwodach sterowniczych. Posiada certyfikat VDE oraz klasyfikowane właściwości przeciwpożarowe zgodnie z dyrektywą UE 305/2011 (CPR), co potwierdza wysoką jakość i bezpieczeństwo.

• Ekranowanie miedzianym oplotem: Wysoki stopień pokrycia oplotu chroni przed zakłóceniami elektromagnetycznymi, zapewniając stabilną pracę w środowiskach przemysłowych z silnymi polami zakłócającymi.
• Napięcie znamionowe U0/U 300/500 V i napięcie próbne 4000 V: Umożliwia bezpieczną pracę w obwodach sterowniczych o standardowym napięciu, a wysoka izolacja zmniejsza ryzyko przebicia i zwiększa bezpieczeństwo eksploatacji.
• Giętka konstrukcja PVC: Ułatwia układanie w ciasnych przestrzeniach szaf sterowniczych i na trasach wymagających elastyczności, redukując czas i koszty instalacji.
• Odporność na kwasy, zasady oraz ograniczona odporność na oleje: Zapewnia trwałość w agresywnych środowiskach przemysłowych – płaszcz zewnętrzny PVC wytrzymuje kontakt z wieloma substancjami chemicznymi.
• Certyfikat VDE (nr rej. 7030) i zgodność z CPR: Potwierdzona jakość i bezpieczeństwo pożarowe zgodnie z dyrektywą UE 305/2011 – produkt sprawdzony przez niezależną jednostkę.

Zgodność z Normami

Przewód posiada certyfikat VDE o numerze rejestracji 7030 oraz klasyfikowane właściwości przeciwpożarowe zgodnie z dyrektywą UE 305/2011 (BauPVO/CPR). Spełnia wymogi europejskie dotyczące bezpieczeństwa elektrycznego i pożarowego.

Zastosowanie

Przeznaczony do uniwersalnego okablowania obwodów sterowniczych wewnątrz maszyn i między zakładami. Sprawdza się w połączeniach nieruchomych i sporadycznie ruchomych bez obciążeń rozciągających, w pomieszczeniach suchych i wilgotnych, przy średnich obciążeniach mechanicznych.

• Okablowanie szaf sterowniczych i rozdzielnic – idealny do sygnałów analogowych i cyfrowych wymagających ekranowania.
• Połączenia między maszynami a sterownikami PLC w przemyśle – ochrona EMC zapobiega zakłóceniom transmisji.
• Instalacje w wilgotnych halach produkcyjnych lub narażonych na działanie substancji chemicznych – odporność na kwasy i zasady wydłuża żywotność.
• Aplikacje wymagające elastyczności – łatwe układanie w wiązkach, kanałach kablowych i na prowadnicach.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Kabel przeznaczony do średnich obciążeń mechanicznych – podczas układania unikać ostrych krawędzi, nadmiernego naciągu i promieni gięcia mniejszych niż zaleca producent (dane dostępne w karcie produktu). Przekrój przewodu i długość trasy dobierać zgodnie z obowiązującymi przepisami oraz wymaganiami obwodu.

FAQ

• Czy kabel jest ekranowany? Tak, wyposażono go w miedziany oplot ekranujący o wysokim stopniu pokrycia, który skutecznie chroni przed zakłóceniami elektromagnetycznymi (EMC).
• Jaka jest odporność na oleje? Ograniczona odporność na oleje – przewód nadaje się do zastosowań, gdzie sporadycznie występuje kontakt z olejami, ale nie jest przeznaczony do ciągłego zanurzenia.
• Jakie napięcie probiercze wytrzymuje? Napięcie próbne wynosi 4000 V, co zapewnia wysokie bezpieczeństwo elektryczne i potwierdza jakość izolacji.
