Przewód sterowniczy OLFLEX CLASSIC 110 CY 12x0,75 /100m/ KRĄŻEK | 1135812 Lapp Kabel

Opis i Kluczowe Cechy

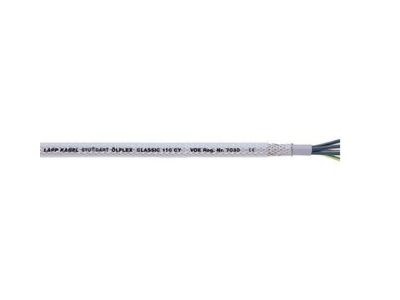

Przewód sterowniczy OLFLEX CLASSIC 110 CY o symbolu 1135812 (LAPP) to ekranowany przewód giętki przeznaczony do średnich obciążeń mechanicznych. Wyposażony w 12 żył o przekroju 0,75 mm², napięcie znamionowe U0/U wynosi 300/500 V, co zapewnia bezpieczną pracę w typowych obwodach sterowniczych i sygnalizacyjnych. Długość na krążku: 100 m. Oplot miedziany o wysokim stopniu pokrycia skutecznie chroni przed zakłóceniami elektromagnetycznymi.

• Napięcie znamionowe 300/500 V: gwarantuje bezpieczną izolację w standardowych instalacjach sterowniczych, spełniając wymagania dla obwodów wewnątrz maszyn i między zakładami.
• Ekran miedziany o wysokim stopniu pokrycia: redukuje zakłócenia elektromagnetyczne (EMI), co jest kluczowe przy transmisji sygnałów sterowniczych w środowiskach przemysłowych.
• Napięcie próbne 4000 V: potwierdza wysoką wytrzymałość dielektryczną izolacji, zwiększając bezpieczeństwo elektryczne instalacji.
• Oznaczenie żył liczbami: ułatwia identyfikację przewodów podczas montażu i serwisowania, skracając czas prac instalacyjnych.
• Odporność na kwasy i zasady oraz ograniczona odporność na oleje: zapewnia trwałość w warunkach typowych dla hal produkcyjnych i maszyn przemysłowych.

Zgodność z Normami

Przewód posiada rejestrację VDE (numer 7030) oraz spełnia wymagania klasyfikacji przeciwpożarowej zgodnie z dyrektywą UE 305/2011 (BauPVO/CPR) – wybór konkretnej klasy pożarowej dostępny na stronie producenta LAPP. Produkt oznaczony jest znakiem CE, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

OLFLEX CLASSIC 110 CY 12x0,75 przeznaczony jest do uniwersalnego okablowania obwodów sterowniczych, sygnalizacyjnych i pomiarowych w warunkach suchych i wilgotnych. Sprawdza się zarówno w połączeniach nieruchomych, jak i sporadycznie ruchomych bez obciążeń rozciągających.

• Okablowanie wewnętrzne maszyn i urządzeń przemysłowych – doprowadzenie sygnałów z czujników i elementów wykonawczych.
• Instalacje w szafach sterowniczych i rozdzielnicach – łączenie styczników, przekaźników, sterowników PLC.
• Połączenia międzyzakładowe w lekkich warunkach przemysłowych – odporność na kwasy i zasady ułatwia eksploatację w agresywnym środowisku.
• Systemy automatyki budynkowej (np. sterowanie oświetleniem, klimatyzacją) – niski poziom zakłóceń dzięki ekranowaniu.

Wskazówki Montażowe

Montaż przewodu może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Podczas układania przestrzegać minimalnych promieni gięcia zgodnie z dokumentacją producenta (nie podano w danych wejściowych – stosować ogólne wytyczne dla giętkich przewodów ekranowanych). Przekrój żył (0,75 mm²) dobierać do obciążenia prądowego zgodnie z normami instalacyjnymi. W przypadku stosowania w szafach sterowniczych należy używać odpowiednich dławnic kablowych i zacisków zapewniających ciągłość ekranu. Wszelkie prace wykonywać po zapoznaniu się z aktualną kartą katalogową produktu.

FAQ

• Czy przewód nadaje się do zastosowań ruchomych (np. prowadzenie w łańcuchach kablowych)? Zgodnie z danymi producenta przewód przeznaczony jest do połączeń nieruchomych i sporadycznie ruchomych bez obciążeń rozciągających. Nie jest dedykowany do pracy w ciągłym ruchu w łańcuchach kablowych.
• Jaka jest odporność na oleje? Płaszcz z PVC wykazuje ograniczoną odporność na oleje – nie zaleca się bezpośredniego kontaktu z olejami mineralnymi przez dłuższy czas. Jest natomiast odporny na działanie kwasów i zasad.
• Czy przewód posiada certyfikat VDE? Tak, posiada rejestrację VDE (nr 7030) oraz spełnia wymagania klasyfikacji przeciwpożarowej CPR zgodnie z rozporządzeniem UE 305/2011. Szczegółową klasę pożarową należy sprawdzić na stronie LAPP dla konkretnego artykułu.
