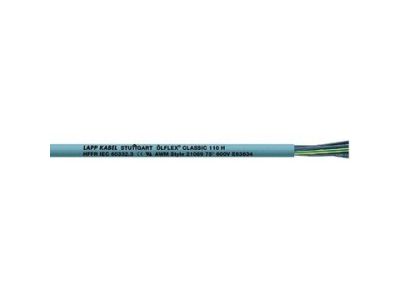

Przewód sterowniczy OLFLEX CLASSIC 110 CH 4x0,75 N BĘBEN | 10035044 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy bezhalogenowy OLFLEX® CLASSIC 110 CH 4x0,75 (symbol 10035044) to elastyczny przewód o napięciu znamionowym 300/500V, zaprojektowany do średnich obciążeń mechanicznych. Przeznaczony do połączeń nieruchomych i sporadycznie ruchomych bez obciążeń rozciągających, spełnia wysokie wymagania ochrony przeciwpożarowej i kompatybilności elektromagnetycznej (EMC). Płaszcz zewnętrzny HFFR zapewnia odporność na kwasy, zasady i oleje.

• 4 żyły o przekroju 0,75 mm²: Optymalny dobór dla obwodów sterowniczych – równowaga między elastycznością a wytrzymałością mechaniczną.
• Ekranowany miedzianym oplotem: Wysokie pokrycie ekranem (90%) zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi, kluczową w układach automatyki i sterowania.
• Bezhalogenowy materiał HFFR: Zmniejsza ryzyko rozprzestrzeniania się ognia, emisję toksycznych gazów i gęstości dymu w przypadku pożaru – spełnia rygorystyczne normy przeciwpożarowe.
• Giętkość w temperaturze do -30°C: Zachowuje elastyczność w niskich temperaturach, umożliwiając montaż i eksploatację w trudnych warunkach środowiskowych.
• Odporność na oleje i chemikalia: Płaszcz HFFR spełnia normy DIN EN 50363-4-1 (TM5) i UL OIL RES, co gwarantuje trwałość w środowiskach przemysłowych.

Zgodność z Normami

Przewód spełnia wymogi dyrektywy unijnej 305/2011 (BauPVO/CPR) dotyczącej klasyfikacji właściwości przeciwpożarowych. Posiada certyfikację UL zgodną z normami amerykańskimi, aprobatę DNV do zastosowań morskich oraz spełnia normy EN 50363-4-1 (odporność na oleje) i UL OIL RES. Przeznaczony do instalacji klasy B2ca-s1a,d1,a1 zgodnie z CPR.

Zastosowanie

Przewód OLFLEX CLASSIC 110 CH 4x0,75 znajduje zastosowanie w instalacjach wymagających wysokiego poziomu bezpieczeństwa przeciwpożarowego, kompatybilności elektromagnetycznej i odporności chemicznej.

• Okablowanie obwodów sterowniczych wewnątrz maszyn i urządzeń przemysłowych – tam, gdzie wymagana jest ochrona EMC.
• Strukturalne okablowanie budynków w systemach przeciwpożarowych – dzięki bezhalogenowej konstrukcji i niskiej emisji dymu.
• Instalacje w środowiskach wilgotnych i suchych, w tym tymczasowe zastosowania zewnętrzne w określonych zakresach temperatur.
• Maszyny i linie produkcyjne – połączenia nieruchome i ruchome (bez rozciągania) o średnich obciążeniach mechanicznych.
• Zastosowania morskie i offshore – dzięki aprobatom DNV i odporności na warunki ekstremalne.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przewód należy układać z odpowiednim promieniem gięcia, aby uniknąć uszkodzeń izolacji. Przed montażem sprawdź kompatybilność średnicy żył z końcówkami i złączami. Napięcie próbne 4000V gwarantuje wysokie bezpieczeństwo elektryczne, jednak podczas prac należy bezwzględnie odłączyć zasilanie. Unikać kontaktu z ostrymi krawędziami i źródłami ciepła. Przewód nie jest przeznaczony do ruchomych aplikacji z obciążeniami rozciągającymi.

FAQ

• Czy przewód można stosować w instalacjach zewnętrznych? Tak, ale z zastrzeżeniem zakresu temperatury pracy. Przewód zachowuje właściwości w temperaturze od -30°C do +70°C, jednak należy unikać bezpośredniego narażenia na promieniowanie UV i opady przez dłuższy czas.
• Jakie jest napięcie próbne przewodu? Napięcie próbne przewodu wynosi 4000V, co zapewnia wysokie bezpieczeństwo elektryczne i potwierdza jakość izolacji.
• Czy przewód posiada certyfikację UL? Tak, posiada certyfikację UL zgodną z normami amerykańskimi, co umożliwia jego stosowanie na rynku północnoamerykańskim.
