Przewód sterowniczy OLFLEX CLASSIC 110 5G16 czarny BĘBEN | 1120375 Lapp Kabel

Opis i Kluczowe Cechy

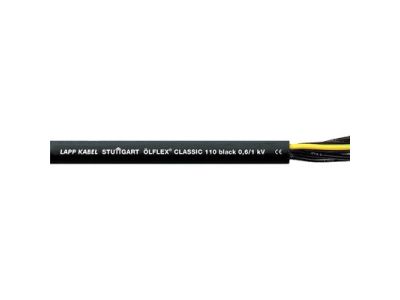

Przewód sterowniczy ÖLFLEX CLASSIC 110 Black 5G16 (5x16 mm²) o napięciu znamionowym U0/U 0,6/1 kV to uniwersalny przewód przeznaczony do okablowania obwodów sterowniczych wewnątrz maszyn i między zakładami. Dzięki wzmocnionemu płaszczowi zewnętrznemu o grubości co najmniej 1,8 mm zapewnia wysoką wytrzymałość mechaniczną i ochronę przed warunkami atmosferycznymi. Konstrukcja giętka ułatwia układanie w suchych i wilgotnych pomieszczeniach, a także na zewnątrz w odpowiednim zakresie temperatur. Numer katalogowy: 1120375.

• Napięcie znamionowe 0,6/1 kV: Umożliwia bezpieczne stosowanie w obwodach wymagających wyższego napięcia nominalnego, a napięcie próbne 4000 V gwarantuje wysokie bezpieczeństwo elektryczne.
• Żyły 5G16 mm² (5 żył, każda 16 mm²): Zapewnia odpowiednią przekrój do przenoszenia prądów w układach sterowniczych i zasilających.
• Oznaczenie żył liczbami: Ułatwia identyfikację i szybki montaż w rozdzielnicach i szafach sterowniczych.
• Wzmocniony płaszcz PVC (grubość ≥1,8 mm): Odporny na kwasy, zasady i warunki atmosferyczne, chroni przewód przed uszkodzeniami mechanicznymi i wpływem środowiska zewnętrznego.
• Klasyfikacja CPR (BauPVO/UE 305/2011): Spełnia wymogi reakcji na ogień zgodnie z dyrektywą UE, co pozwala na stosowanie w obiektach budowlanych z odpowiednim wyborem numeru artykułu (szczegóły na stronie LAPP).

Zgodność z Normami

Przewód ÖLFLEX CLASSIC 110 Black spełnia wymagania dyrektywy UE 305/2011 (BauPVO/CPR) dotyczącej klasyfikacji właściwości przeciwpożarowych wyrobów budowlanych. Napięcie próbne 4000 V potwierdza wysokie bezpieczeństwo elektryczne. Produkt posiada certyfikację CE i jest zgodny z europejskimi standardami dla przewodów sterowniczych.

Zastosowanie

Przewód przeznaczony do uniwersalnego stosowania w instalacjach wymagających średnich obciążeń mechanicznych i odporności na warunki zewnętrzne. Sprawdza się w następujących scenariuszach:

• Okablowanie obwodów sterowniczych wewnątrz maszyn i urządzeń przemysłowych.
• Połączenia międzyzakładowe, gdzie wymagane jest napięcie 0,6/1 kV (np. linie zasilające sterowniki).
• Instalacje na zewnątrz budynków, w miejscach narażonych na wilgoć, kwasy i zasady (przy zachowaniu odpowiedniego zakresu temperatur).
• Zastosowania skręcające w turbinach wiatrowych – konstrukcja przewodu przystosowana do ruchów skrętnych.

Wskazówki Montażowe

Montaż przewodu powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa obowiązujących przy pracach pod napięciem. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przewód układać na szynach kablowych, w korytkach lub wciągarkach, unikając ostrych zagięć (minimalny promień gięcia zgodny z dokumentacją producenta – w przypadku braku danych należy zachować ostrożność). Przekrój przewodu i zabezpieczenia nadprądowe dobierać do obciążenia zgodnie z normami instalacyjnymi. Płaszcz PVC odporny na substancje chemiczne, ale przy bezpośrednim kontakcie z olejami zaleca się sprawdzenie odporności w aplikacji.

FAQ

• Czy przewód nadaje się do stosowania na zewnątrz? Tak, przewód jest odporny na warunki atmosferyczne i może być stosowany na wolnym powietrzu, z zastrzeżeniem odpowiedniego zakresu temperatur (szczegóły w karcie katalogowej producenta).
• Jaka jest odporność płaszcza na oleje? Płaszcz PVC ma ograniczoną odporność na oleje – w środowisku olejowym należy skonsultować się z producentem LAPP w celu dobrania właściwego typu przewodu.
• Co oznacza klasyfikacja CPR? CPR (Construction Products Regulation) oznacza, że przewód posiada deklarowane właściwości przeciwpożarowe zgodne z dyrektywą UE 305/2011. Numer artykułu należy wybrać na stronie LAPP, aby poznać konkretną klasę reakcji na ogień.
