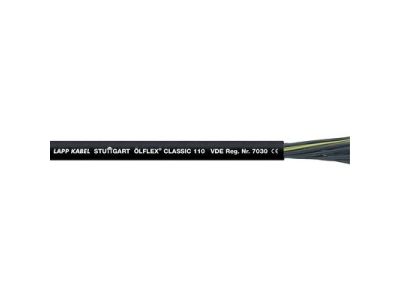

Przewód sterowniczy OLFLEX CLASSIC 110 5G1,0 czarny BĘBEN | 1119246 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy ÖLFLEX® CLASSIC 110 5G1 (bęben, symbol 1119246) o konstrukcji 5 żył x 1,0 mm² to uniwersalne rozwiązanie do okablowania obwodów sterowniczych w maszynach przemysłowych i urządzeniach automatyki. Przeznaczony zarówno do połączeń nieruchomych, jak i sporadycznie ruchomych, charakteryzuje się wysoką giętkością nawet w niskich temperaturach do -15°C. Płaszcz zewnętrzny z PVC zapewnia odporność na olej, kwasy, zasady i środki dezynfekujące ECOLAB®, co gwarantuje długotrwałą eksploatację w trudnych warunkach.

• Napięcie znamionowe U0/U 300/500 V: Zapewnia bezpieczną pracę w instalacjach sterowniczych i sygnalizacyjnych o średnim obciążeniu elektrycznym.
• 5 żył x 1,0 mm²: Odpowiedni przekrój dla standardowych obwodów sterowniczych, zapewniający stabilny przesył sygnałów i zasilania pomocniczego.
• Zarejestracja VDE (nr 7030): Potwierdzenie wysokiej jakości i zgodności z normami bezpieczeństwa niemieckiej organizacji VDE.
• Próba napięciowa 4000 V: Wysoka wytrzymałość elektryczna izolacji potwierdza bezpieczeństwo użytkowania i odporność na przebicia.
• Odporność na olej i środki czyszczące ECOLAB®: Zachowuje właściwości mechaniczne i izolacyjne w środowiskach przemysłowych narażonych na kontakt z olejami, smarami i substancjami chemicznymi.

Zgodność z Normami

Przewód spełnia wymagania Dyrektywy UE 305/2011 (CPR) dotyczącej klasyfikacji ogniowej, a także normy DIN EN 50290-2-22 (TM54) w zakresie odporności na olej. Zarejestrowany w systemie VDE (nr 7030), co potwierdza jego wysokie standardy bezpieczeństwa elektrycznego. Próba napięciowa 4000 V gwarantuje zgodność z międzynarodowymi wymaganiami w zakresie izolacji.

Zastosowanie

Przewód ÖLFLEX® CLASSIC 110 5G1 znajduje szerokie zastosowanie w przemyśle i automatyce, zarówno wewnątrz, jak i na zewnątrz budynków (z zachowaniem zakresu temperatury).

• Okablowanie obwodów sterowniczych i sygnalizacyjnych w maszynach przemysłowych (np. obrabiarki, roboty, linie produkcyjne).
• Instalacje w rozdzielnicach i szafach sterowniczych, gdzie wymagana jest odporność na środki chemiczne.
• Zastosowania w środowiskach wymagających wysokiej giętkości przewodu, np. prowadnice łańcuchowe czy ruchome części maszyn.
• Układy automatyki przemysłowej i systemy monitoringu, gdzie niezbędna jest niezawodna transmisja sygnałów.
• Prace w turbinach wiatrowych – konstrukcja przewodu nadaje się do zastosowań skręcających.

Wskazówki Montażowe

Montaż przewodu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Należy unikać ostrych zagięć i nacisku na przewód, aby nie uszkodzić izolacji. Minimalny promień gięcia nie powinien być mniejszy niż 10-krotność średnicy zewnętrznej przewodu. Przewód jest przeznaczony do połączeń nieruchomych lub sporadycznie ruchomych – nie stosować w układach pod stałym, intensywnym obciążeniem mechanicznym. Podczas układania przewodu w prowadnicach łańcuchowych zaleca się zastosowanie odpowiednich akcesoriów (np. rolek prowadzących), aby zminimalizować tarcie i zużycie.

FAQ

• Czy przewód nadaje się do stosowania na zewnątrz? Tak, przewód może być stosowany na zewnątrz, jednak należy uwzględnić zakres temperatury pracy (do -15°C) i unikać bezpośredniego oddziaływania czynników atmosferycznych, które mogłyby skrócić jego żywotność.
• Jaka jest maksymalna temperatura pracy przewodu? Dane produktu nie określają maksymalnej temperatury pracy. Zaleca się stosowanie w zakresie temperatur podanych w dokumentacji technicznej producenta.
• Czy przewód posiada oznaczenie żył? Tak, żyły są oznaczone liczbami zgodnie ze standardem, co ułatwia identyfikację podczas montażu i konserwacji.
