Przewód streowniczy OLFLEX CLASSIC 100 CY 5G16 BĘBEN | 00350153 Lapp Kabel

Opis i Kluczowe Cechy

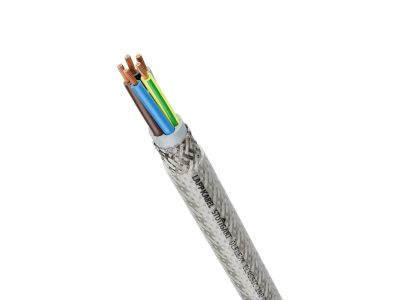

Przewód sterowniczy ekranowany ÖLFLEX CLASSIC 100 CY 5G16 (symbol 00350153) marki LAPP to wysokiej jakości giętki przewód PVC o napięciu znamionowym 450/750 V i napięciu probierczym 4000 V, co zapewnia wysokie bezpieczeństwo elektryczne w obwodach sterowniczych. Dzięki miedzianemu oplotowi ekranującemu o wysokim stopniu pokrycia idealnie nadaje się do zastosowań wymagających ochrony przed zakłóceniami elektromagnetycznymi (EMI). Konstrukcja 5 żył o przekroju 16 mm² umożliwia zasilanie i sterowanie w instalacjach przemysłowych.

• Napięcie znamionowe U0/U 450/750 V: Bezpieczna praca w obwodach o wyższym napięciu nominalnym, spełniająca wymagania typowych instalacji sterowniczych.
• Napięcie probiercze 4000 V: Wysoki margines bezpieczeństwa elektrycznego, minimalizujący ryzyko przebicia izolacji.
• Miedziany oplot ekranujący: Skuteczna ochrona przed zakłóceniami elektromagnetycznymi – niezbędna w środowiskach z dużą liczbą urządzeń elektronicznych.
• Gietki przewód PVC: Łatwy montaż w trudno dostępnych miejscach, przystosowany do połączeń nieruchomych i sporadycznie ruchomych bez obciążeń rozciągających.
• Płaszcz zewnętrzny PVC odporny na kwasy i zasady: Zwiększona trwałość w agresywnym środowisku przemysłowym, z ograniczoną odpornością na oleje.
• Oznaczenie żył kolorami: Ułatwia identyfikację i prawidłowe podłączenie, skracając czas instalacji.

Zgodność z Normami

Produkt posiada klasyfikowane właściwości przeciwpożarowe zgodnie z dyrektywą UE 305/2011 (BauPVO/CPR) – szczegółowa klasa reakcji na ogień dla wybranego numeru artykułu dostępna jest na stronie internetowej producenta LAPP. Przewód spełnia wymagania europejskich norm dla przewodów sterowniczych, co potwierdza certyfikat CE. Wysokie bezpieczeństwo elektryczne potwierdzone jest napięciem probierczym 4000 V.

Zastosowanie

ÖLFLEX CLASSIC 100 CY 5G16 został zaprojektowany do uniwersalnego okablowania obwodów sterowniczych wewnątrz maszyn oraz między zakładami. Sprawdza się w pomieszczeniach suchych i wilgotnych, przy średnich obciążeniach mechanicznych.

• Wewnętrzne okablowanie szaf sterowniczych i rozdzielnic – sygnały sterujące i zasilanie czujników, siłowników.
• Połączenia między maszynami w liniach produkcyjnych – tam gdzie wymagana jest ochrona przed zakłóceniami EMI.
• Instalacje w przemyśle chemicznym i spożywczym – w obszarach narażonych na działanie kwasów i zasad (ograniczona odporność na oleje).
• Obwody wymagające wyższego napięcia nominalnego ze względu na długość trasy lub specyfikację odbiorników.

Wskazówki Montażowe

Przewód może być instalowany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących norm instalacyjnych (np. PN-HD 60364). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przewód przeznaczony jest do układania na stałe (nieruchomo) oraz do sporadycznego ruchu bez obciążeń rozciągających – należy przestrzegać minimalnych promieni gięcia określonych przez producenta (zalecane wartości dostępne w karcie katalogowej LAPP). Przekrój żył (16 mm²) pozwala na bezpieczne przenoszenie obciążeń prądowych zgodnych z normami; dobór zabezpieczeń nadprądowych powinien być wykonany przez projektanta instalacji.

FAQ

• Czy przewód jest ekranowany? Tak, przewód wyposażony jest w miedziany oplot ekranujący o wysokim stopniu pokrycia, co zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi (EMI).
• Jaka jest odporność na oleje? Płaszcz zewnętrzny PVC ma ograniczoną odporność na oleje – przewód nadaje się do środowisk, gdzie kontakt z olejami jest sporadyczny i nieagresywny. W przypadku stałego narażenia na oleje zaleca się wybór przewodu z płaszczem olejoodpornym (np. ÖLFLEX CLASSIC 110 CY).
• Jaką klasę CPR ma ten przewód? Produkt posiada klasyfikację przeciwpożarową zgodną z dyrektywą UE 305/2011 (CPR), ale konkretna klasa reakcji na ogień zależy od wybranego wariantu (numeru artykułu). Szczegółowe dane dla danego indeksu dostępne są na stronie producenta LAPP.
