Przewód streowniczy OLFLEX CLASSIC 100 CY 3G2,5 BĘBEN | 0035011 Lapp Kabel

Opis i Kluczowe Cechy

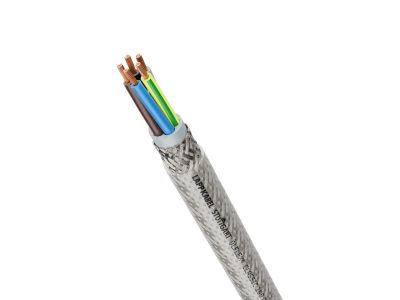

Przewód sterowniczy OLFLEX CLASSIC 100 CY 3G2,5 (symbol 0035011) od LAPP to wysokiej jakości kabel z żyłami miedzianymi w izolacji PVC, przeznaczony do średnich obciążeń mechanicznych. Napięcie znamionowe 450/750 V zapewnia bezpieczną pracę w obwodach sterowniczych o podwyższonych wymaganiach napięciowych. Giętka budowa ułatwia układanie w trudno dostępnych miejscach. Szeroko stosowany w okablowaniu wewnątrz maszyn i między zakładami.

• Ekranowanie miedzianym oplotem: Skuteczna ochrona przed zakłóceniami elektromagnetycznymi (EMI) – zapewnia niezawodność sygnałów sterowniczych nawet w środowisku o wysokim poziomie szumów.
• Napięcie próbne 4000 V: Wysoki margines bezpieczeństwa elektrycznego – zmniejsza ryzyko przebicia izolacji w trudnych warunkach eksploatacji.
• Wytłaczany płaszcz wewnętrzny PVC: Zwiększa odporność mechaniczną i stabilność konstrukcji – przewód lepiej znosi naprężenia podczas układania i eksploatacji.
• Odporność na kwasy, zasady i oleje (ograniczona): Możliwość stosowania w środowiskach przemysłowych, gdzie występują agresywne substancje chemiczne – wydłuża żywotność instalacji.
• Klasyfikacja przeciwpożarowa zgodnie z CPR (dyrektywa UE 305/2011): Spełnia wymagania bezpieczeństwa pożarowego – wybór odpowiedniego artykułu na stronie LAPP dla konkretnej klasy reakcji na ogień.

Zgodność z Normami

Przewód OLFLEX CLASSIC 100 CY 3G2,5 spełnia wymagania dyrektywy UE 305/2011 (CPR) w zakresie klasyfikacji reakcji na ogień – odpowiednia klasa jest przypisana do konkretnego numeru artykułu (dostępna na stronie LAPP). Produkt posiada certyfikację CE i jest zgodny z europejskimi standardami jakości dla kabli sterowniczych. Dokładne numery norm technicznych nie są podane w dokumentacji – zalecamy kontakt z producentem w celu uzyskania szczegółowych specyfikacji.

Zastosowanie

Przewód OLFLEX CLASSIC 100 CY 3G2,5 został zaprojektowany do uniwersalnego okablowania obwodów sterowniczych w przemyśle, gdzie wymagana jest odporność na średnie obciążenia mechaniczne oraz ochrona przed zakłóceniami elektromagnetycznymi.

• Okablowanie wewnątrz maszyn i urządzeń przemysłowych – połączenia czujników, siłowników, przekaźników i sterowników PLC.
• Połączenia międzyzakładowe w halach produkcyjnych – miejsca narażone na wibracje i ograniczone ruchy.
• Instalacje w pomieszczeniach suchych i wilgotnych (bez bezpośredniego kontaktu z wodą) – idealny do szaf sterowniczych i rozdzielnic.
• Aplikacje wymagające wyższego napięcia nominalnego (450/750 V) – np. obwody sterowania silnikami lub zasilania pomocniczego.

Wskazówki Montażowe

Montaż i układanie przewodu powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Przekrój żył (3×2,5 mm²) należy dobrać do prądu obciążenia zgodnie z obowiązującymi normami instalacyjnymi. Podczas układania unikaj pętli i ostrych krawędzi – giętka konstrukcja ułatwia prowadzenie, ale promień gięcia musi być zgodny z zaleceniami producenta (szczegóły w karcie katalogowej LAPP). Przewód nadaje się do połączeń nieruchomych i sporadycznie ruchomych bez obciążeń rozciągających. Po zakończeniu montażu sprawdź ciągłość ekranu i izolacji.

FAQ

• Czy przewód można stosować w aplikacjach ruchomych? Tak, jest przystosowany do połączeń nieruchomych oraz sporadycznie ruchomych (np. w wózkach maszyn, wahadłowych prowadnicach) – pod warunkiem braku obciążeń rozciągających i zachowania odpowiedniego promienia gięcia.
• Jaki jest stopień ochrony IP przewodu? Przewód nie posiada klasy IP – jest przeznaczony do montażu w suchych i wilgotnych pomieszczeniach wewnątrz osłon (szaf sterowniczych, koryt kablowych). Nie nadaje się do bezpośredniego układania w gruncie ani do stałego kontaktu z wodą.
• Czy przewód jest odporny na oleje? Ma ograniczoną odporność na oleje – nadaje się do środowisk z okazjonalnym kontaktem, ale nie do ciągłego zanurzenia. W przypadku agresywnych olejów zalecamy wybór dedykowanego kabla olejoodpornego z oferty LAPP.
