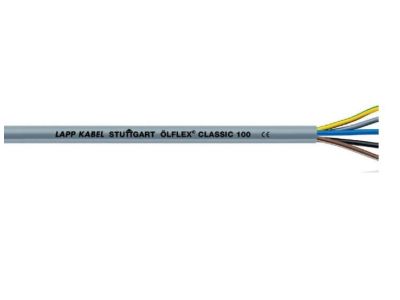

Przewód streowniczy OLFLEX CLASSIC 100 4G16 BĘBEN | 00101123 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy ÖLFLEX® CLASSIC 100 4G16 (symbol 00101123) produkcji LAPP to uniwersalny przewód zasilający i sterowniczy o napięciu znamionowym U₀/U 450/750 V, przeznaczony do średnich obciążeń mechanicznych. Dzięki 4 żyłom o przekroju 16 mm² i gietkiej konstrukcji sprawdza się w okablowaniu maszyn oraz szaf sterowniczych. Wysokie napięcie próbne 4000 V gwarantuje bezpieczeństwo elektryczne nawet w wymagających instalacjach.

• Napięcie znamionowe 450/750 V: Umożliwia pracę w obwodach o podwyższonym napięciu roboczym, co jest wymagane w instalacjach przemysłowych i maszynowych.
• 4 żyły 16 mm² (4G16): Zapewnia wystarczający przekrój do przesyłu mocy i sygnałów sterowniczych, redukując spadki napięcia na dłuższych odcinkach.
• Giętka konstrukcja PVC: Ułatwia układanie w trudno dostępnych miejscach i przy częstych zmianach kierunku, bez uszkodzenia izolacji.
• Napięcie próbne 4000 V: Potwierdza wysoką wytrzymałość dielektryczną przewodu, zapewniając bezpieczeństwo użytkowania i odporność na przepięcia.
• Odporność płaszcza na kwasy, zasady i ograniczoną odporność na oleje: Wydłuża żywotność przewodu w środowiskach przemysłowych, gdzie występują substancje chemiczne.

Zgodność z Normami

Przewód spełnia wymagania dyrektywy UE 305/2011 (BauPVO/CPR) w zakresie klasyfikacji właściwości przeciwpożarowych – odpowiedni numer artykułu należy dobrać zgodnie z tabelą na stronie producenta. Produkt posiada certyfikację CE i jest zgodny z europejskimi standardami bezpieczeństwa oraz normami DIN obowiązującymi dla przewodów sterowniczych.

Zastosowanie

ÖLFLEX® CLASSIC 100 4G16 przeznaczony jest do uniwersalnego okablowania w obwodach sterowniczych, zasilających i sygnalizacyjnych. Doskonale sprawdza się w instalacjach nieruchomych oraz sporadycznie ruchomych (bez obciążeń rozciągających).

• Okablowanie szaf sterowniczych i rozdzielnic w przemyśle maszynowym.
• Podłączenie silników, siłowników i elementów wykonawczych w liniach produkcyjnych.
• Przewody zasilające i przedłużające w urządzeniach mobilnych (np. przenośne maszyny).
• Zastosowania w turbinach wiatrowych ze względu na odporność na skręcanie.

Wskazówki Montażowe

Montaż przewodu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP przy bezwzględnie odłączonym napięciu. Należy stosować odpowiednie końcówki kablowe i zaciski dostosowane do przekroju 16 mm². Unikać ostrych gięć poniżej minimalnego promienia zginania podanego w dokumentacji technicznej producenta. Przed uruchomieniem sprawdzić ciągłość żył oraz rezystancję izolacji.

FAQ

• Czy przewód jest giętki i nadaje się do prowadzenia w korytkach kablowych? Tak, konstrukcja z żyłami wykonanymi z cienkich drucików oraz elastyczny płaszcz PVC zapewniają dużą giętkość, co ułatwia układanie w ciasnych przestrzeniach i korytkach.
• Jakie jest napięcie probiercze i czy przewód jest bezpieczny w obwodach 400 V? Napięcie próbne wynosi 4000 V, a napięcie znamionowe 450/750 V – przewód jest w pełni bezpieczny w typowych instalacjach trójfazowych 400 V oraz w obwodach sterowniczych do 750 V.
• Czy żyły są oznaczone kolorami? Tak, producent stosuje oznaczenie żył kolorami (zgodne z normą), co ułatwia identyfikację przy podłączaniu i zmniejsza ryzyko pomyłki.
