Przewód sterowniczy OLFLEX 191 CY 4G25/4AWG BĘBEN | 3023132 Lapp Kabel

Opis i Kluczowe Cechy

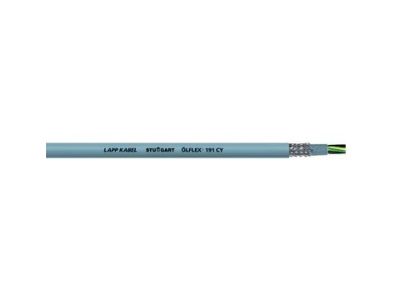

Przewód sterowniczy OLFLEX 191 CY 4G25/4AWG (symbol 3023132) to wysokiej jakości kabel przeznaczony do przemysłowych układów sterowania. Posiada cztery żyły o przekroju 25 mm² (odpowiednik 4 AWG) i napięcie znamionowe U0/U 300/500 V. Płaszcz zewnętrzny wykonany z PVC zapewnia odporność na oleje, kwasy i zasady, co czyni go idealnym do pracy w trudnych warunkach przemysłowych. Ekranowany miedzianym oplotem o wysokim stopniu pokrycia chroni sygnały przed zakłóceniami elektromagnetycznymi.

• Przekrój 25 mm² (4 AWG): Przenoszenie wyższych prądów sterowniczych i sygnałów w układach o średnich obciążeniach mechanicznych.
• Napięcie 300/500 V: Wysokie bezpieczeństwo pracy – wytrzymałość na przebicie 4000 V gwarantuje długotrwałą niezawodność.
• Ekranowanie miedzianym oplotem: Wysoki stopień pokrycia chroni przed zakłóceniami elektromagnetycznymi, zapewniając stabilność sygnału w złożonych układach sterowania.
• Olejoodporność (norma DIN EN 50363-4-1 TM5): Zachowuje parametry nawet w środowiskach silnie zanieczyszczonych olejami, smarami i rozpuszczalnikami.
• PVC zewnętrzny i wytłaczany płaszcz wewnętrzny: Zwiększona odporność na ścieranie i uszkodzenia mechaniczne, redukuje grubość ścianek przy zachowaniu wysokiej trwałości.

Zgodność z Normami

Przewód spełnia wymogi norm europejskich oraz posiada certyfikaty UL i CSA, co pozwala na jego stosowanie zarówno w Europie, jak i na rynku północnoamerykańskim. Zgodny z normami DIN EN 50363-4-1 (odporność na olej) i standardami bezpieczeństwa elektrycznego. Posiada oznaczenie CE i deklarację zgodności.

Zastosowanie

Przewód sterowniczy OLFLEX 191 CY 4G25/4AWG przeznaczony jest do budowy przemysłowych obwodów sterowniczych, sygnalizacyjnych i zasilających w maszynach oraz urządzeniach automatyki.

• Okablowanie układów sterowania i sygnalizacji w maszynach przemysłowych.
• Łączenie rozdzielnic niskiego napięcia z elementami wykonawczymi (np. stycznikami, przekaźnikami).
• Instalacje w środowiskach suchych, wilgotnych oraz silnie zanieczyszczonych olejami.
• Zastosowania wymagające wysokiej odporności na zakłócenia elektromagnetyczne (np. blisko silników, falowników).

Wskazówki Montażowe

Montaż powinien być przeprowadzany przez wykwalifikowany personel SEP przy całkowicie odłączonym napięciu. Przed układaniem kabla należy sprawdzić, czy nie uległ on mechanicznym uszkodzeniom podczas transportu. Przy prowadzeniu przewodu unikać ostrych krawędzi i nadmiernego zginania (minimalny promień gięcia to 10-krotność średnicy zewnętrznej). Podczas łączenia z urządzeniami należy zachować odpowiednią kolejność podłączenia żył i uziemienia ekranu. Przechowywać w suchym miejscu, z dala od źródeł ciepła i substancji chemicznych.

FAQ

• Czy przewód nadaje się do stosowania na zewnątrz? Przewód przeznaczony jest do użytku wewnątrz pomieszczeń lub w osłoniętych przestrzeniach. Nie posiada certyfikacji do pracy w warunkach atmosferycznych.
• Jakie jest maksymalne obciążenie prądowe żył? Dokładne dane dotyczące obciążalności prądowej nie zostały podane w danych produktu. Należy kierować się odpowiednimi normami (np. DIN VDE 0298) lub danymi producenta.
• Czy przewód można stosować do połączeń ruchomych? Tak, kabel jest giętki i nadaje się do połączeń nieruchomych oraz sporadycznie ruchomych, bez obciążeń rozciągających.
