Przewód sterowniczy OLFLEX 150 QUATTRO 3G1,5/16AWG BĘBEN | 0015303 Lapp Kabel

Opis i Kluczowe Cechy

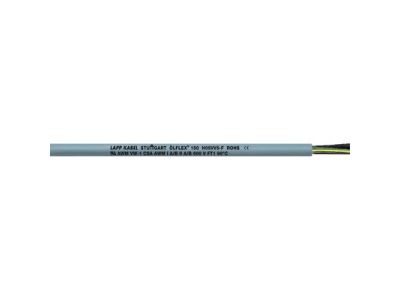

Przewód sterowniczy ÖLFLEX® 150 QUATTRO (symbol 0015303) w odcieniu szarym to uniwersalne rozwiązanie do okablowania obwodów sterowniczych w maszynach i systemach przemysłowych. Przeznaczony do średnich obciążeń mechanicznych, charakteryzuje się giętkością i odpornością na olej, co czyni go idealnym wyborem dla wymagających środowisk przemysłowych.

• Konstrukcja 3G1,5 (3x1,5 mm²): Trzy żyły o przekroju 1,5 mm² zapewniają odpowiednią wydajność prądową i elastyczność, dostosowaną do sterowania i sygnalizacji.
• Napięcie znamionowe U0/U: 300/500 V: Wysoka odporność na napięcie, zapewniająca bezpieczną pracę w instalacjach sterowniczych i sygnalizacyjnych.
• Płaszcz zewnętrzny z PVC: Odporny na działanie kwasów, zasad i olejów przemysłowych – gwarantuje długotrwałą ochronę kabla w trudnych warunkach.
• Giętka budowa H05VV5-F: Umożliwia montaż w miejscach o ograniczonej przestrzeni oraz w instalacjach ruchomych (bez obciążeń rozciągających).
• Certyfikaty UL/CSA i HAR: Potwierdzają zgodność z międzynarodowymi standardami, co ułatwia zastosowanie w globalnych projektach i systemach certyfikowanych.

Zgodność z Normami

Przewód spełnia wymagania normy europejskiej H05VV5-F oraz posiada certyfikat HAR, co potwierdza zgodność z zharmonizowanymi standardami europejskimi. Dodatkowo posiada atesty UL i CSA, umożliwiające stosowanie na rynku północnoamerykańskim. Odporność na olej zgodna z normą DIN EN 50363-4-1 (TM5) oraz odporność na środki dezynfekujące ECOLAB® gwarantują bezpieczeństwo i uniwersalność zastosowania.

Zastosowanie

Przewód OLFLEX 150 QUATTRO 3G1,5 znajduje szerokie zastosowanie w instalacjach przemysłowych, maszynach oraz systemach sterowania, gdzie wymagana jest wysoka odporność na środowisko i niezawodność połączeń.

• Okablowanie obwodów sterowniczych i sygnalizacyjnych wewnątrz maszyn produkcyjnych.
• Połączenia między zakładami w warunkach suchych, wilgotnych lub narażonych na kontakt z olejami.
• Instalacje w środowiskach przemysłowych, gdzie wymagana jest odporność na środki chemiczne i dezynfekujące.
• Zastosowanie w systemach automatyki przemysłowej i robotyce, gdzie liczy się elastyczność i trwałość kabla.

Wskazówki Montażowe

Montaż przewodu powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w instalacji. Należy unikać nadmiernego zginania kabla (minimalny promień gięcia to 10-krotna średnica zewnętrzna kabla) oraz chronić go przed uszkodzeniami mechanicznymi. Zapewnić odpowiednią separację od źródeł ciepła i substancji chemicznych mogących uszkodzić izolację. Przewód nie powinien być narażony na obciążenia rozciągające ani ostre krawędzie.

FAQ

• Czy przewód nadaje się do stosowania na zewnątrz? Przewód przeznaczony jest do stosowania w suchych lub wilgotnych pomieszczeniach przemysłowych. Nie posiada stopnia ochrony IP, dlatego nie zaleca się jego stosowania na zewnątrz narażonego na bezpośrednie działanie czynników atmosferycznych.
• Jaka jest maksymalna temperatura pracy kabla? Maksymalna temperatura pracy nie została określona w dostępnych danych. Dla przewodów PVC typowych dla serii H05VV5-F wynosi ona zwykle od -15°C do +70°C – zaleca się weryfikację w dokumentacji technicznej.
• Czy przewód można stosować w instalacjach ruchomych? Tak, przewód zaprojektowany jest do sporadycznie ruchomych instalacji (bez obciążeń rozciągających). Charakteryzuje się giętkością H05VV5-F, co ułatwia montaż w miejscach o ograniczonej przestrzeni.
