Przewód sterowniczy OLFLEX 150 CY QUATTRO 7G0,75/19AWG BĘBEN | 0015607 Lapp Kabel

Opis i Kluczowe Cechy

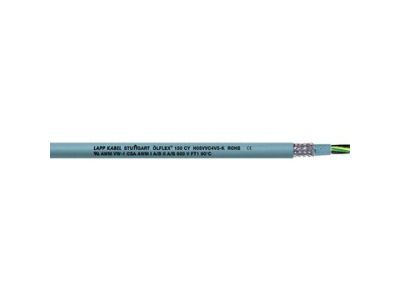

Przewód sterowniczy OLFLEX 150 CY 7G0.75 (symbol 0015607) to 7-żyłowy kabel o przekroju 0,75 mm² każdej żyły, przeznaczony do średnich obciążeń mechanicznych. Płaszcz zewnętrzny wykonany z PVC zapewnia odporność na olej, kwasy i zasady, co czyni go idealnym do pracy w trudnych warunkach przemysłowych. Ekranowanie miedzianym oplotem gwarantuje wysoką ochronę przed zakłóceniami elektromagnetycznymi.

• 7 żył o przekroju 0,75 mm²: Zapewnia odpowiednią wytrzymałość mechaniczną i elastyczność dla instalacji sterowniczych o średnim obciążeniu.
• Ekranowanie miedzianym oplotem: Minimalizuje wpływ zakłóceń elektromagnetycznych na sygnały sterownicze, zapewniając stabilność pracy układów.
• Odporność na olej (DIN EN 50363-4-1 TM5): Płaszcz zewnętrzny PVC zachowuje integralność struktury nawet przy długotrwałym kontakcie z olejami przemysłowymi.
• Certyfikat UL/CSA: Możliwość stosowania na rynkach północnoamerykańskich bez konieczności wymiany kabli w instalacjach wielozadaniowych.
• Oznaczenie żył liczbami: Ułatwia identyfikację poszczególnych przewodów podczas montażu i konserwacji instalacji sterowniczych.

Zgodność z Normami

Przewód spełnia wymagania normy H05VVC4V5-K oraz posiada znak HAR, co potwierdza zgodność z europejskimi standardami bezpieczeństwa. Certyfikacja UL/CSA zapewnia dodatkową zgodność z wymaganiami rynku amerykańskiego i kanadyjskiego.

Zastosowanie

Przewód OLFLEX 150 CY 7G0.75 znajduje szerokie zastosowanie w instalacjach sterowniczych, automatyce przemysłowej oraz okablowaniu maszyn.

• Połączenia nieruchome i sporadycznie ruchome w maszynach przemysłowych – odporność na zginanie i ścieranie.
• Okablowanie obwodów sterowniczych wewnątrz zakładów produkcyjnych – uniwersalne zastosowanie dzięki certyfikatom międzynarodowym.
• Instalacje w środowiskach wilgotnych, olejowych i chemicznie aktywnych – dzięki odporności płaszcza na agresywne substancje.
• Układy wymagające wysokiej ochrony przed zakłóceniami EMI – ekranowanie miedzianym oplotem gwarantuje czystość sygnału.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia. Podczas układania kabla należy unikać nadmiernego zginania (minimalny promień gięcia 4x średnica zewnętrzna kabla) oraz naprężania żył. Płaszcz zewnętrzny PVC należy chronić przed działaniem wysokich temperatur (>70°C) i promieniowania UV. Podczas zaciskania końcówek należy zachować odpowiedni moment dokręcania, aby nie uszkodzić żył oplotu ekranującego.

FAQ

• Czy przewód nadaje się do instalacji na zewnątrz? Płaszcz zewnętrzny PVC zapewnia ograniczoną odporność na promieniowanie UV i warunki atmosferyczne. Do zastosowań zewnętrznych zalecane jest prowadzenie kabla w odpowiednich osłonach ochronnych.
• Jaki jest zakres temperatur pracy kabla? Przewód przeznaczony jest do pracy w zakresie temperatur od -5°C do +70°C. W niskich temperaturach należy zachować ostrożność ze względu na zmniejszoną elastyczność PVC.
• Czy przewód można stosować w instalacjach niskonapięciowych? Tak, napięcie znamionowe U0/U wynosi 300/500 V, co kwalifikuje go do stosowania w instalacjach sterowniczych i sygnalizacyjnych o niskim napięciu roboczym.
