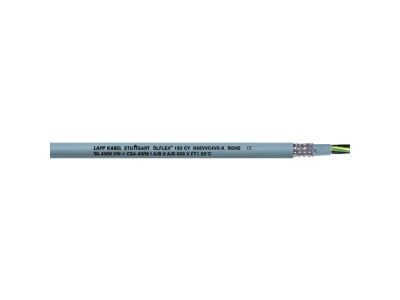

Przewód sterowniczy OLFLEX 150 CY QUATTRO 5G0,75/19AWG BĘBEN | 0015605 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy OLFLEX 150 CY 5G0,75 (symbol 0015605) to wysokiej jakości ekranowany przewód sterowniczy przeznaczony do zastosowań przemysłowych. Napięcie znamionowe U0/U: 300/500 V oraz giętka konstrukcja o przekroju 0,75 mm² (19AWG) zapewniają niezawodne działanie w układach sterowniczych i sygnalizacyjnych. Płaszcz zewnętrzny wykonany z PVC odpornego na olej, kwasy i zasady gwarantuje trwałość nawet w trudnych warunkach środowiskowych.

• Ekranowana budowa (miedziany oplot): Wysoki stopień pokrycia ekranu zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi i zakłóceniami sygnałowymi w instalacjach przemysłowych.
• Napięcie znamionowe 300/500V: Umożliwia bezpieczne stosowanie w obwodach sterowniczych o niskim i średnim napięciu, zgodnie z normami europejskimi.
• Odporność na olej (DIN EN 50363-4-1 TM5): Płaszcz zewnętrzny zachowuje integralność w środowiskach olejowych, co jest kluczowe w warsztatach, zakładach przemysłowych i maszynach.
• Giętkość i uniwersalność: Przewód nadaje się zarówno do połączeń nieruchomych, jak i sporadycznie ruchomych (bez obciążeń rozciągających), co ułatwia montaż w ciasnych przestrzeniach.
• Certyfikacja UL/CSA i HAR: Pozwala na stosowanie w Europie i Ameryce Północnej, co redukuje potrzebę logistycznego różnicowania asortymentu.

Zgodność z Normami

Przewód spełnia wymagania norm europejskich (H05VVC4V5-K z oznaczeniem HAR) oraz amerykańskich (UL/CSA), co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa i jakości. Został zaprojektowany zgodnie z normami przemysłowymi dotyczącymi odporności na czynniki chemiczne i elektromagnetyczne.

Zastosowanie

Przewód OLFLEX 150 CY 5G0,75 znajduje zastosowanie w wymagających środowiskach przemysłowych, gdzie kluczowa jest niezawodność sygnału i ochrona przed zakłóceniami.

• Układy sterownicze maszyn i urządzeń przemysłowych – np. rozdzielnice, szafy sterownicze, panele operatorskie.
• Połączenia sygnalizacyjne w zakładach produkcyjnych, w tym w środowiskach wilgotnych lub narażonych na kontakt z olejem.
• Okablowanie obwodów niskonapięciowych w automatyce przemysłowej, robotyce i systemach diagnostycznych.
• Środowiska suchych, wilgotnych oraz szczególnie agresywnych chemicznie (kwasy, zasady) – dzięki odporności płaszcza PVC.

Wskazówki Montażowe

Montaż przewodu powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa elektrycznego. Unikać nadmiernego zginania przewodu (minimalny promień gięcia: 10-krotna średnica zewnętrzna kabla). Podczas prowadzenia przewodu w maszynach lub instalacjach przemysłowych, należy zapewnić odpowiednie mocowanie, aby uniknąć naprężeń mechanicznych. W miejscach narażonych na działanie oleju lub substancji chemicznych, należy dodatkowo zabezpieczyć przewód osłonami mechanicznymi. Przed podłączeniem sprawdzić integralność izolacji i ekranu.

FAQ

• Czy przewód nadaje się do stosowania na zewnątrz? Przewód jest przeznaczony do stosowania wewnątrz pomieszczeń i w suchych lub wilgotnych środowiskach przemysłowych. Nie posiada stopnia ochrony IP, dlatego nie zaleca się jego stosowania na zewnątrz bez dodatkowej osłony.
• Jaki jest zakres temperatur pracy przewodu? Dokładny zakres nie został podany w danych produktu. Standardowo dla przewodów PVC i warstw ekranujących z miedzi, zakres wynosi od -5°C do +70°C (potwierdź z dokumentacją techniczną producenta).
• Jakie są zalety posiadania certyfikatu UL/CSA? Certyfikacja UL/CSA umożliwia stosowanie przewodu na rynkach amerykańskich i kanadyjskich, co jest istotne przy projektowaniu urządzeń eksportowanych lub w zakładach współpracujących z kontrahentami z tych regionów.
