Przewód sterowniczy OLFLEX 140 CY H05VVC4V5-K 18G1 BĘBEN | 0035725 Lapp Kabel

Opis i Kluczowe Cechy

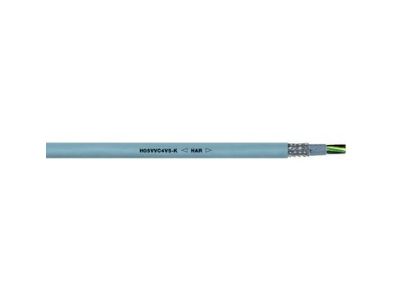

Przewód sterowniczy OLFLEX 140 CY H05VVC4V5-K 18G1 (numer katalogowy 0035725) to ekranowane połączenie o napięciu znamionowym 300/500 V, przeznaczone do średnich obciążeń mechanicznych. Dzięki 18 żyłom o przekroju 1 mm² oraz giętkiej konstrukcji umożliwia niezawodne okablowanie w trudnych warunkach przemysłowych. Wzmocniony wytłaczanym płaszczem wewnętrznym i miedzianym oplotem ekranującym zapewnia wysoką odporność na zakłócenia elektromagnetyczne.

• Ekranowanie miedzianym oplotem: skuteczna ochrona przed zakłóceniami elektromagnetycznymi (EMI), gwarantująca stabilną transmisję sygnałów w obwodach sterowniczych.
• Odporność na olej zgodnie z DIN EN 50363-4-1 (TM5): bezpieczna praca w środowiskach narażonych na kontakt z olejami, smarami i chłodziwami – idealny do maszyn i urządzeń produkcyjnych.
• Gietka konstrukcja (klasa giętkości 5): łatwe układanie nawet w ciasnych korytkach i puszkach, bez ryzyka uszkodzenia żył podczas sporadycznego ruchu.
• Oznaczenie żył liczbami: szybka identyfikacja poszczególnych przewodów podczas montażu i serwisu, co skraca czas instalacji.
• Zgodność z normą H05VVC4V5-K i znak HAR: sprawdzona jakość i dopuszczenie do stosowania w całej Europie – gwarancja zgodności z wymaganiami rynku.

Zgodność z Normami

Przewód OLFLEX 140 CY został wykonany zgodnie z zharmonizowaną konstrukcją europejską H05VVC4V5-K i posiada znak badawczy „HAR”, potwierdzający spełnienie wymogów norm serii HD (Harmonized Documents). Odporność na olej potwierdzona jest zgodnością z DIN EN 50363-4-1 (TM5). Produkt posiada certyfikację CE.

Zastosowanie

Dzięki połączeniu odporności na olej, ekranowania i giętkości przewód sprawdza się w aplikacjach wymagających niezawodności w trudnych warunkach przemysłowych.

• Okablowanie obwodów sterowniczych wewnątrz maszyn i urządzeń (np. szaf sterowniczych, paneli operatorskich).
• Połączenia pomiędzy zakładami w środowiskach suchych, wilgotnych oraz narażonych na działanie olejów i kwasów.
• Elastyczne przyłącza dla elementów wykonawczych (styczników, przekaźników, czujników) w automatyce budynkowej i przemysłowej.
• Trasy kiblowe w przemyśle motoryzacyjnym, hydraulice siłowej i obróbce metali – tam gdzie wymagana jest odporność na czynniki chemiczne.

Wskazówki Montażowe

Montaż przewodu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia. Należy stosować odpowiednie dławnice i przepusty chroniące przed przeciągnięciem i ostrymi krawędziami. Zachować minimalne promienie gięcia zgodne z danymi producenta (wartości dostępne w karcie katalogowej). Przekrój żył dobierać do obciążenia prądowego oraz długości trasy. Przewód przeznaczony do układania nieruchomego i sporadycznie ruchomego – nie stosować przy ciągłym zginaniu ani obciążeniach rozciągających.

FAQ

• Czy przewód nadaje się do stosowania na zewnątrz budynków? Przewód OLFLEX 140 CY nie jest przeznaczony do bezpośredniego narażenia na promieniowanie UV ani warunki atmosferyczne. Stosować wyłącznie wewnątrz pomieszczeń – w suchych, wilgotnych lub olejowych środowiskach przemysłowych.
• Jakie oznaczenie mają żyły? Żyły są oznaczone liczbami (numeracja) – ułatwia to identyfikację przy podłączaniu i serwisie. Przewód posiada żółto-zieloną żyłę ochronną (zgodnie z konwencją HAR).
• Czy ekranowanie zapewnia ochronę przed zakłóceniami wysokiej częstotliwości? Miedziany oplot ekranujący o wysokim stopniu pokrycia zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi w szerokim zakresie częstotliwości, co potwierdza odporność na typowe zakłócenia przemysłowe.
