Przewód napowietrzny ASXSN 4x35 0,6/1kV BĘBEN | WAPB004L00CEA0O Eltrim

Opis i Kluczowe Cechy

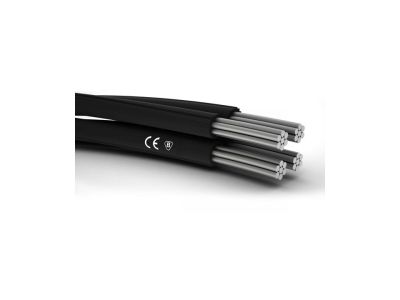

Przewód elektroenergetyczny samonośny ASXSN 4x35 mm² to zaawansowane rozwiązanie dedykowane do budowy napowietrznych linii zasilających o napięciu znamionowym 0,6/1 kV. Produkt marki ELTRIM charakteryzuje się konstrukcją opartą na czterech żyłach aluminiowych o przekroju znamionowym 35 mm² każda. Zastosowanie aluminium pozwala na znaczną redukcję masy własnej przewodu, co jest kluczowe przy projektowaniu przęseł o dużej rozpiętości. Izolacja wykonana z polietylenu usieciowanego (XS) gwarantuje doskonałe właściwości dielektryczne oraz wysoką odporność na starzenie termiczne i promieniowanie UV. Dodatkowy wyróżnik stanowi cecha (n), oznaczająca odporność na rozprzestrzenianie płomienia, co podnosi poziom bezpieczeństwa pożarowego instalacji prowadzonych po elewacjach budynków.

• Żyły aluminiowe (A): Lekka konstrukcja ułatwiająca montaż na słupach i fasadach.
• Izolacja XLPE (XS): Polietylen usieciowany zapewnia stabilną pracę w szerokim zakresie temperatur.
• Samonośność (s): Konstrukcja przystosowana do przenoszenia obciążeń mechanicznych bez dodatkowych linek nośnych.
• Nierozprzestrzenianie płomienia (n): Zwiększone bezpieczeństwo w przypadku wystąpienia łuku elektrycznego lub pożaru zewnętrznego.
• Napięcie znamionowe: 0,6/1 kV, idealne dla sieci rozdzielczych niskiego napięcia.

Zgodność z Normami

Przewód ASXSN 4x35 produkowany przez ELTRIM spełnia rygorystyczne normy branżowe dotyczące elektroenergetycznych linii napowietrznych. Zastosowana izolacja z polietylenu usieciowanego jest zgodna z wymaganiami dla materiałów o podwyższonej odporności termicznej. Produkt przeznaczony jest do pracy w systemach prądu przemiennego, gdzie żyła centralna (neutralna) jest skutecznie uziemiona, co jest zgodne z polskimi i europejskimi standardami budowy sieci elektroenergetycznych niskiego napięcia.

Zastosowanie

Głównym obszarem zastosowania przewodu ASXSN 4x35 jest budowa i modernizacja napowietrznych sieci zasilających. Dzięki swojej konstrukcji idealnie sprawdza się w:

• Zasilaniu budynków jednorodzinnych: Wykonywanie przyłączy od linii głównej do złącza pomiarowego.
• Gospodarstwach rolnych: Prowadzenie linii między budynkami inwentarskimi a centrami sterowania.
• Instalacjach elewacyjnych: Bezpieczne prowadzenie przewodów po fasadach budynków dzięki izolacji odpornej na płomień.
• Oświetleniu zewnętrznym: Zasilanie punktów oświetlenia ulicznego i placów budowy.

Wskazówki Montażowe

Prawidłowy montaż przewodu ASXSN 4x35 jest kluczowy dla jego długowieczności i bezawaryjnej pracy. Podczas instalacji należy przestrzegać następujących zasad:

• Odwijanie z bębna: Przewód musi być odwijany bezpośrednio z bębna przy użyciu profesjonalnych rolek odwijaka, aby uniknąć skręcania żył i uszkodzeń mechanicznych izolacji.
• Naciąg żył: Wymagane jest zachowanie równomiernego naciągu wszystkich żył roboczych podczas podwieszania, co zapobiega nierównomiernemu rozkładowi sił mechanicznych.
• Promień gięcia: Należy zachować minimalny promień gięcia określony przez producenta, aby nie doprowadzić do mikropęknięć izolacji XLPE.
• Osprzęt dedykowany: Do montażu należy używać wyłącznie atestowanych uchwytów odciągowych i przelotowych dostosowanych do przekroju 4x35 mm².

FAQ

• Czy przewód ASXSN można kłaść bezpośrednio w ziemi? Nie, przewody typu ASXSN są przeznaczone wyłącznie do instalacji napowietrznych lub prowadzenia po elewacjach. Do układania w ziemi należy stosować kable typu YAKY lub YAKXS.
• Co oznacza litera 'n' w nazwie przewodu? Litera 'n' oznacza, że izolacja przewodu jest odporna na rozprzestrzenianie płomienia, co jest kluczowe przy montażu na palnych elementach konstrukcyjnych budynków.
• Jaki jest maksymalny prąd obciążenia dla przekroju 35 mm²? Obciążalność prądowa zależy od warunków otoczenia i sposobu ułożenia, jednak dla aluminium 35 mm² w powietrzu wynosi ona zazwyczaj około 120-140A w zależności od temperatury otoczenia.
