Przewód napowietrzny ASXSN 4x25 0,6/1kV BĘBEN | 20020761 Prysmian

Opis i Kluczowe Cechy

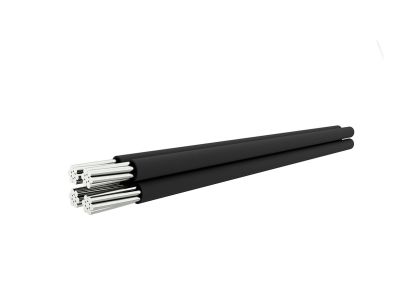

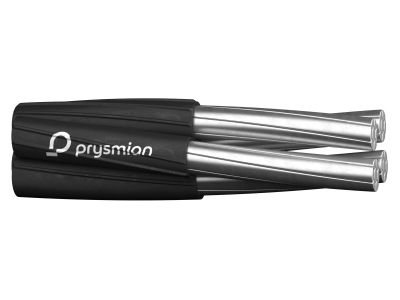

Przewód napowietrzny ASXSN 4x25 0,6/1kV marki Prysmian to wysokiej klasy rozwiązanie dedykowane do budowy i modernizacji elektroenergetycznych linii napowietrznych niskiego napięcia. Konstrukcja opiera się na czterech żyłach aluminiowych o przekroju znamionowym 25 mm² każda, co zapewnia optymalny balans między lekkością konstrukcji a wydajnością prądową. Kluczowym elementem jest izolacja z polietylenu sieciowanego (XLPE), która charakteryzuje się podwyższoną odpornością termiczną oraz mechaniczną w porównaniu do standardowego PVC. Dzięki zastosowaniu XLPE, przewód może pracować w szerokim zakresie temperatur, zachowując elastyczność i integralność strukturalną przez dziesięciolecia eksploatacji.

• Żyły aluminiowe: Zastosowanie aluminium pozwala na znaczną redukcję masy całkowitej przewodu, co ułatwia montaż na słupach i zmniejsza obciążenia mechaniczne konstrukcji wsporczych.
• Izolacja XLPE: Polietylen sieciowany gwarantuje doskonałe właściwości dielektryczne oraz wysoką odporność na działanie promieniowania UV, ozonu oraz ekstremalnych warunków atmosferycznych.
• Napięcie znamionowe: Przewód jest certyfikowany do pracy pod napięciem 0,6/1 kV, co czyni go standardem w komunalnych i przemysłowych sieciach rozdzielczych.
• Odporność środowiskowa: Specjalna mieszanka izolacyjna chroni przed degradacją pod wpływem światła słonecznego oraz niskich temperatur, co zapobiega pękaniu powłoki w okresie zimowym.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami branżowymi dotyczącymi kabli i przewodów elektroenergetycznych. Spełnia wymagania normy PN-HD 626 S1, co potwierdza jego przydatność do stosowania w systemach napowietrznych na terenie całej Europy. Przewód posiada atesty dopuszczające go do użytku w profesjonalnych sieciach dystrybucyjnych operatorów systemów elektroenergetycznych (OSD), co jest gwarancją bezpieczeństwa i niezawodności instalacji.

Zastosowanie

Przewód ASXSN 4x25 znajduje szerokie zastosowanie w infrastrukturze energetycznej zarówno na obszarach wiejskich, jak i miejskich. Jest idealnym rozwiązaniem do:

• Budowy przyłączy napowietrznych do budynków mieszkalnych, gospodarczych oraz przemysłowych.
• Modernizacji istniejących linii gołych na linie izolowane, co znacząco podnosi bezpieczeństwo przeciwpożarowe i ogranicza ryzyko porażeń.
• Zasilania placów budowy oraz tymczasowych obiektów infrastrukturalnych.
• Tworzenia magistralnych linii rozdzielczych niskiego napięcia w trudnych warunkach terenowych, gdzie występują gęste zadrzewienia.

Wskazówki Montażowe

Podczas instalacji przewodu ASXSN 4x25 należy przestrzegać zasad sztuki elektroinstalacyjnej oraz zaleceń producenta:

• Osprzęt dedykowany: Do montażu należy używać wyłącznie atestowanych uchwytów odciągowych i przelotowych dostosowanych do przekroju 4x25 mm².
• Promień gięcia: Należy zachować minimalny promień gięcia, aby uniknąć uszkodzenia struktury izolacji XLPE oraz żył aluminiowych.
• Naciąg mechaniczny: Siła naciągu powinna być dobrana zgodnie z tabelami zwisów, uwzględniając strefę obciążenia sadzią i wiatrem w danym regionie.
• Zabezpieczenie końców: Końce przewodów powinny być zabezpieczone kapturkami termokurczliwymi, aby zapobiec wnikaniu wilgoci do wnętrza żyły aluminiowej, co mogłoby prowadzić do korozji elektrochemicznej.

FAQ

1. Czy przewód ASXSN 4x25 może być układany bezpośrednio w ziemi?
Nie, przewody typu ASXSN są konstrukcjami napowietrznymi. Do układania w ziemi należy stosować kable typu YAKY lub YAKXS, które posiadają odpowiednią konstrukcję wzmocnioną i odporność na nacisk gruntu.

2. Jaka jest maksymalna temperatura pracy żyły?
Dzięki izolacji XLPE, dopuszczalna temperatura pracy żyły przy obciążeniu długotrwałym wynosi do 90°C, natomiast w warunkach zwarciowych może ona wzrosnąć do 250°C.

3. Czy izolacja jest odporna na mróz?
Tak, izolacja XLPE zachowuje swoje właściwości mechaniczne nawet w bardzo niskich temperaturach, co jest kluczowe dla stabilności sieci w klimacie umiarkowanym i chłodnym.
