Przewód napowietrzny ASXSN 4x16 0,6/1kV BĘBEN | WAPB004J00CEA0O Eltrim

Opis i Kluczowe Cechy

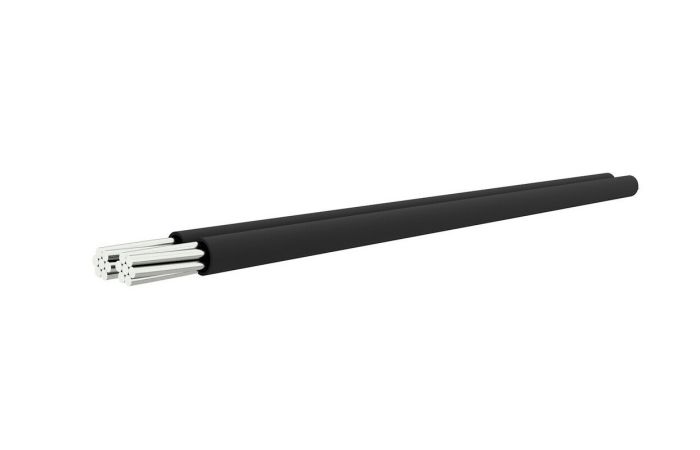

Przewód napowietrzny ASXSN 4x16 0,6/1kV marki ELTRIM to zaawansowane rozwiązanie elektroenergetyczne zaprojektowane do budowy niezawodnych linii napowietrznych niskiego napięcia. Oznaczenie ASXSN precyzyjnie definiuje konstrukcję kabla: jest to przewód elektroenergetyczny samonośny (s), wyposażony w cztery żyły aluminiowe (A) o przekroju znamionowym 16 mm² każda. Zastosowanie aluminium jako materiału przewodzącego pozwala na znaczną redukcję masy całkowitej linii, co przekłada się na mniejsze obciążenie konstrukcji wsporczych i słupów.

Kluczowym elementem konstrukcyjnym jest izolacja wykonana z polietylenu usieciowanego (XS), który charakteryzuje się doskonałymi właściwościami dielektrycznymi oraz wysoką odpornością na starzenie termiczne. Dodatkowy wyróżnik stanowi litera "n" w symbolu, oznaczająca właściwości nierozprzestrzeniania płomienia, co podnosi poziom bezpieczeństwa pożarowego instalacji prowadzonych po elewacjach budynków. Przewód jest przystosowany do pracy przy napięciu znamionowym 0,6/1 kV, co czyni go idealnym wyborem dla komunalnych i przemysłowych sieci rozdzielczych.

• Cztery żyły o przekroju 16 mm²: Zapewniają optymalną przepustowość prądową dla przyłączy domowych i gospodarczych.
• Izolacja XLPE (XS): Gwarantuje odporność na promieniowanie UV, zmienne warunki atmosferyczne oraz wysoką temperaturę pracy żyły (do 90°C).
• Właściwości samonośne: Konstrukcja wiązki eliminuje konieczność stosowania dodatkowych linek nośnych, co upraszcza proces montażu.
• Bezpieczeństwo pożarowe: Specjalna mieszanka izolacyjna ograniczająca rozprzestrzenianie ognia.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami branżowymi dotyczącymi napowietrznych linii elektroenergetycznych. Przewód ASXSN spełnia wymagania w zakresie wytrzymałości dielektrycznej izolacji oraz parametrów mechanicznych żył aluminiowych. Zastosowana izolacja z polietylenu usieciowanego jest zgodna z normami określającymi odporność na długotrwałe oddziaływanie warunków zewnętrznych, w tym cykliczne zmiany temperatur oraz ekspozycję na słońce. Odporność na rozprzestrzenianie płomienia jest weryfikowana zgodnie z odpowiednimi procedurami testowymi dla kabli i przewodów instalacyjnych.

Zastosowanie

Przewód ASXSN 4x16 znajduje szerokie zastosowanie w infrastrukturze energetycznej niskiego napięcia. Jest dedykowany przede wszystkim do:

• Budowy napowietrznych sieci zasilających prądu przemiennego w układach, gdzie żyła centralna jest skutecznie uziemiona.
• Wykonania przyłączy elektroenergetycznych do budynków jednorodzinnych, wielorodzinnych oraz obiektów użyteczności publicznej.
• Zasilania gospodarstw rolnych, warsztatów oraz placów budowy, gdzie wymagana jest wysoka odporność mechaniczna i środowiskowa.
• Prowadzenia linii zasilających po fasadach budynków, dzięki estetycznej i trwałej izolacji odpornej na czynniki zewnętrzne.

Wskazówki Montażowe

Aby zapewnić długowieczność instalacji oraz zachować parametry gwarancyjne producenta, podczas montażu należy przestrzegać następujących wytycznych:

• Odwijanie z bębna: Przewód musi być odwijany bezpośrednio z bębna przy użyciu profesjonalnych rolek odwijaka. Zapobiega to skręcaniu się żył i uszkodzeniom mechanicznym izolacji.
• Równomierny naciąg: Podczas instalacji wymagany jest równomierny naciąg wszystkich żył roboczych, co gwarantuje prawidłowy rozkład sił mechanicznych w wiązce samonośnej.
• Promień gięcia: Należy zachować minimalny promień gięcia określony przez producenta, aby uniknąć mikropęknięć w strukturze aluminium i izolacji.
• Osprzęt dedykowany: Do montażu należy używać wyłącznie atestowanych uchwytów odciągowych i przelotowych oraz zacisków przebijających izolację dedykowanych do przewodów typu AsXSn.

FAQ

1. Czy przewód ASXSN można układać bezpośrednio w ziemi?
Nie, przewody typu ASXSN są przeznaczone wyłącznie do instalacji napowietrznych oraz prowadzenia po elewacjach budynków. Do układania w ziemi należy stosować kable typu YAKY lub YKXS.

2. Co oznacza litera "n" w nazwie przewodu?
Litera "n" oznacza, że izolacja przewodu jest wykonana z materiału odpornego na rozprzestrzenianie płomienia, co jest kluczowe przy prowadzeniu linii po palnych elementach konstrukcyjnych budynków.

3. Jaka jest maksymalna temperatura pracy tego przewodu?
Dzięki zastosowaniu izolacji z polietylenu usieciowanego (XLPE), dopuszczalna temperatura pracy żył przy długotrwałym obciążeniu wynosi do 90°C, co pozwala na przesyłanie większych mocy w porównaniu do izolacji PVC.
