Przewód napowietrzny ASXSN 4x16 0,6/1kV BĘBEN | G-111332 TF Kable

Opis i Kluczowe Cechy

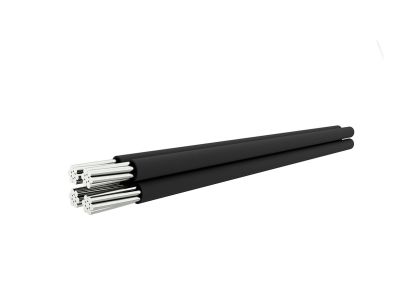

Przewód elektroenergetyczny samonośny ASXSN 4x16 mm² to zaawansowane rozwiązanie dedykowane do budowy napowietrznych linii niskiego napięcia. Produkt renomowanego producenta TF-Kable charakteryzuje się konstrukcją opartą na czterech żyłach aluminiowych o przekroju znamionowym 16 mm² każda. Zastosowanie aluminium pozwala na znaczną redukcję masy własnej przewodu, co jest kluczowe przy projektowaniu przęseł o dużej rozpiętości. Izolacja wykonana z polietylenu usieciowanego (XS) gwarantuje doskonałe właściwości dielektryczne oraz wysoką odporność na starzenie termiczne, co przekłada się na długowieczność instalacji nawet w trudnych warunkach atmosferycznych. Dodatkowym atutem wersji 'n' jest odporność na rozprzestrzenianie płomienia, co podnosi standard bezpieczeństwa pożarowego całej sieci.

• Napięcie znamionowe: 0,6/1 kV, co pozwala na bezpieczną pracę w standardowych sieciach rozdzielczych.
• Konstrukcja samonośna (s): Eliminuje konieczność stosowania dodatkowych linek nośnych, upraszczając osprzęt liniowy.
• Izolacja XLPE (XS): Polietylen usieciowany zapewnia odporność na promieniowanie UV oraz zmienne temperatury otoczenia.
• Bezpieczeństwo (n): Specjalna mieszanka izolacyjna ograniczająca propagację ognia.

Zgodność z Normami

Przewód ASXSN 4x16 został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami branżowymi obowiązującymi w polskiej i europejskiej energetyce. Spełnia wymagania techniczne dotyczące przewodów samonośnych do linii napowietrznych, co potwierdzają atesty producenta TF-Kable. Produkt jest dopuszczony do stosowania w sieciach zawodowych oraz instalacjach odbiorczych, gdzie wymagana jest wysoka niezawodność i zgodność z parametrami prądowymi dla przewodów aluminiowych w izolacji XLPE.

Zastosowanie

Głównym przeznaczeniem przewodu ASXSN 4x16 jest budowa i modernizacja napowietrznych sieci zasilających prądu przemiennego. Dzięki swojej konstrukcji idealnie sprawdza się w następujących obszarach:

• Przyłącza budynkowe: Wykonywanie linii zasilających domy jednorodzinne oraz obiekty użyteczności publicznej.
• Gospodarstwa rolne: Zasilanie budynków inwentarskich i gospodarczych rozproszonych na dużym terenie.
• Linie fasadowe: Prowadzenie tras kablowych bezpośrednio po elewacjach budynków przy zachowaniu odpowiednich odstępów izolacyjnych.
• Oświetlenie uliczne: Wykorzystanie w systemach oświetlenia zewnętrznego montowanego na słupach betonowych lub stalowych.

Wskazówki Montażowe

Podczas instalacji przewodu ASXSN 4x16 należy przestrzegać specyficznych procedur technicznych, aby zapewnić bezawaryjną pracę systemu:

• Odwijanie z bębna: Wymagane jest, aby przewód był odwijany bezpośrednio z bębna przy użyciu profesjonalnych rolek odwijaka, co zapobiega skręcaniu się żył i uszkodzeniom mechanicznym izolacji.
• Naciąg żył: Podczas montażu niezbędne jest zachowanie równomiernego naciągu wszystkich czterech żył, co gwarantuje stabilność mechaniczną przęsła.
• Uziemienie: Przewód jest przeznaczony do pracy w układach, gdzie żyła centralna (neutralna) jest skutecznie uziemiona.
• Osprzęt dedykowany: Należy stosować wyłącznie atestowane zaciski odgałęźne przebijające izolację oraz uchwyty odciągowe i przelotowe dostosowane do przekroju 4x16 mm².

FAQ

1. Czy przewód ASXSN można układać bezpośrednio w ziemi?
Nie, przewody typu ASXSN są dedykowane wyłącznie do instalacji napowietrznych oraz prowadzenia po fasadach budynków. Do układania w ziemi należy stosować kable typu YAKY lub AXPK.

2. Jaka jest główna różnica między ASXS a ASXSN?
Litera 'n' w oznaczeniu ASXSN oznacza, że izolacja przewodu jest odporna na rozprzestrzenianie płomienia, co czyni go bezpieczniejszym rozwiązaniem w miejscach o podwyższonym ryzyku pożarowym, np. przy prowadzeniu po ścianach budynków drewnianych.

3. Czy do montażu wymagane są specjalistyczne narzędzia?
Tak, zaleca się stosowanie rolek montażowych, wciągarek z kontrolowanym naciągiem oraz kluczy dynamometrycznych do dokręcania zacisków, aby nie uszkodzić struktury żył aluminiowych.
