Przewód napowietrzny ASXSN 4x120 0,6/1kV BĘBEN | 5901854401515 Elpar

Opis i Kluczowe Cechy

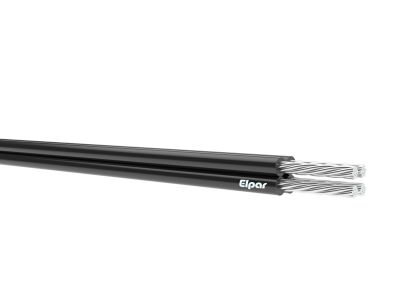

Przewód napowietrzny ASXSN 4x120 0,6/1kV to zaawansowane rozwiązanie elektroenergetyczne od renomowanego producenta ELPAR, zaprojektowane z myślą o budowie i modernizacji napowietrznych linii niskiego napięcia. Konstrukcja opiera się na czterech żyłach aluminiowych o przekroju znamionowym 120 mm² każda, co gwarantuje optymalną przewodność przy zachowaniu niskiej masy własnej przewodu. Kluczowym elementem jest izolacja wykonana z polietylenu usieciowanego (XS), która charakteryzuje się doskonałymi właściwościami dielektrycznymi oraz wysoką odpornością na starzenie termiczne i warunki atmosferyczne, w tym promieniowanie UV. Dodatkowe oznaczenie (n) wskazuje na właściwości nierozprzestrzeniania płomienia, co znacząco podnosi poziom bezpieczeństwa pożarowego instalacji. Jako przewód samonośny (s), ASXSN eliminuje konieczność stosowania dodatkowych linek nośnych, co upraszcza konstrukcję sieci i redukuje koszty osprzętu.

• Przekrój 120 mm²: Pozwala na przesyłanie znacznych mocy w magistralnych liniach napowietrznych.
• Izolacja XLPE: Zapewnia dopuszczalną temperaturę pracy żyły do 90°C, co zwiększa obciążalność prądową długotrwałą.
• Odporność na płomień: Specjalna mieszanka izolacyjna ogranicza ryzyko rozprzestrzeniania się ognia wzdłuż linii.
• Napięcie znamionowe 0,6/1kV: Przystosowany do pracy w standardowych sieciach rozdzielczych niskiego napięcia.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami branżowymi obowiązującymi w sektorze elektroenergetycznym. Przewód ASXSN spełnia wymagania normy HD 626 S1, co potwierdza jego parametry mechaniczne i elektryczne dla napowietrznych przewodów izolowanych. Zgodność z dyrektywą niskonapięciową LVD oraz standardami dotyczącymi nierozprzestrzeniania płomienia gwarantuje, że instalacja wykonana przy użyciu tego przewodu będzie trwała i bezpieczna przez dziesięciolecia eksploatacji.

Zastosowanie

Przewód ASXSN 4x120 znajduje szerokie zastosowanie w profesjonalnym wykonawstwie sieciowym. Jest dedykowany przede wszystkim do budowy napowietrznych linii magistralnych oraz odgałęzień w sieciach rozdzielczych. Dzięki swojej konstrukcji idealnie sprawdza się w terenach zalesionych oraz w gęstej zabudowie miejskiej, gdzie stosowanie gołych przewodów byłoby niebezpieczne lub niemożliwe. Może być również wykorzystywany do zasilania placów budowy, obiektów przemysłowych oraz jako główne przyłącza budynków o dużym zapotrzebowaniu na moc.

Wskazówki Montażowe

Podczas montażu przewodu ASXSN 4x120 należy przestrzegać następujących wytycznych technicznych:

• Osprzęt dedykowany: Należy stosować wyłącznie atestowane uchwyty odciągowe i przelotowe dostosowane do przekroju 120 mm² oraz izolacji XLPE.
• Promień gięcia: Należy zachować minimalny promień gięcia określony przez producenta, aby uniknąć uszkodzenia struktury molekularnej izolacji.
• Naciąg mechaniczny: Siła naciągu podczas montażu powinna być kontrolowana za pomocą dynamometru, aby nie przekroczyć dopuszczalnych naprężeń dla żył aluminiowych.
• Zaciski przebijające izolację: Do wykonywania odgałęzień zaleca się stosowanie hermetycznych zacisków przebijających, które zapewniają trwały kontakt elektryczny bez konieczności zdejmowania izolacji z głównego przewodu.

FAQ

1. Czy przewód ASXSN można układać bezpośrednio w ziemi?
Nie, przewody typu ASXSN są przeznaczone wyłącznie do instalacji napowietrznych. Do układania w ziemi należy stosować kable typu YAKXS lub XAKXS.

2. Jaka jest różnica między ASXS a ASXSN?
Litera 'n' w oznaczeniu ASXSN oznacza, że izolacja przewodu jest odporna na rozprzestrzenianie płomienia, co jest kluczowe w miejscach o podwyższonym rygorze przeciwpożarowym.

3. Czy przewód jest dostarczany na bębnie?
Tak, ze względu na duży przekrój i wagę, przewód 4x120 standardowo dostarczany jest na bębnach zwrotnych lub bezzwrotnych, co ułatwia jego rozwijanie podczas prac liniowych.
