Przewód napowietrzny ASXSN 2x16 0,6/1kV BĘBEN | 5901854401454 Elpar

Opis i Kluczowe Cechy

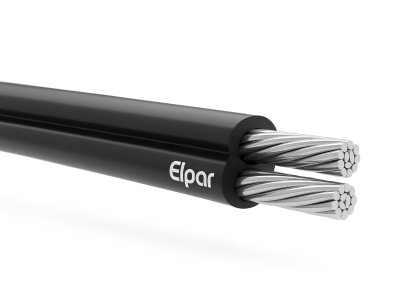

Przewód napowietrzny ASXSN 2x16 0,6/1kV marki ELPAR to zaawansowane rozwiązanie elektroenergetyczne zaprojektowane do budowy i modernizacji napowietrznych sieci niskiego napięcia. Konstrukcja opiera się na dwóch żyłach aluminiowych o przekroju znamionowym 16 mm² każda, co gwarantuje optymalny balans między lekkością instalacji a wydajnością prądową. Kluczowym elementem jest izolacja wykonana z polietylenu usieciowanego (XS), która charakteryzuje się wysoką odpornością na starzenie termiczne oraz doskonałymi właściwościami dielektrycznymi. Dodatkowe oznaczenie 'n' wskazuje na właściwości nierozprzestrzeniania płomienia, co znacząco podnosi poziom bezpieczeństwa pożarowego instalacji. Jako przewód samonośny (s), ASXSN eliminuje konieczność stosowania dodatkowych linek nośnych, co upraszcza proces montażu i redukuje koszty osprzętu.

• Żyły aluminiowe (A): Zastosowanie aluminium pozwala na znaczną redukcję masy całkowitej przewodu, co ułatwia naciąganie sekcji między słupami.
• Izolacja XLPE (XS): Polietylen usieciowany pozwala na pracę żyły w temperaturze do 90°C, co zwiększa obciążalność długotrwałą w porównaniu do standardowej izolacji PVC.
• Odporność na UV: Powłoka zewnętrzna jest w pełni odporna na degradujące działanie promieniowania słonecznego oraz zmienne warunki atmosferyczne.
• Nierozprzestrzenianie płomienia (n): Specjalna mieszanka izolacyjna ogranicza ryzyko przenoszenia ognia wzdłuż linii.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami branżowymi obowiązującymi na rynku polskim i europejskim. Przewód ASXSN 2x16 spełnia wymagania normy PN-HD 626 S1, co potwierdza jego przydatność do stosowania w elektroenergetycznych liniach napowietrznych. Posiada deklarację zgodności CE oraz spełnia wymogi dyrektywy niskonapięciowej LVD, co jest gwarancją bezpieczeństwa dla projektantów i wykonawców instalacji elektrycznych.

Zastosowanie

Przewód ASXSN 2x16 znajduje szerokie zastosowanie w profesjonalnym sektorze energetycznym. Jest idealnym rozwiązaniem do:

• Budowy przyłączy napowietrznych do budynków mieszkalnych, gospodarczych i przemysłowych.
• Modernizacji istniejących linii napowietrznych niskiego napięcia w celu poprawy ich niezawodności.
• Zasilania placów budowy oraz obiektów tymczasowych, gdzie wymagana jest wysoka odporność mechaniczna i środowiskowa.
• Instalacji w miejscach o podwyższonym ryzyku pożarowym dzięki właściwościom nierozprzestrzeniania płomienia.

Wskazówki Montażowe

Podczas instalacji przewodu ASXSN 2x16 należy przestrzegać dobrych praktyk inżynierskich oraz zaleceń producenta:

• Osprzęt dedykowany: Należy stosować wyłącznie atestowane zaciski odgałęźne, uchwyty odciągowe i przelotowe dostosowane do przekroju 16 mm².
• Promień gięcia: Należy zachować minimalny promień gięcia, aby nie uszkodzić struktury izolacji XLPE podczas formowania podejść pod zaciski.
• Moment dokręcania: Przy montażu zacisków przebijających izolację należy stosować klucze dynamometryczne lub śruby ze zrywalnymi łbami, aby zapewnić trwały kontakt elektryczny bez uszkodzenia żyły aluminiowej.
• Naciąg: Siła naciągu powinna być dobrana zgodnie z tabelami zwisów dla danej strefy klimatycznej, uwzględniając obciążenie sadzią i wiatrem.

FAQ

1. Czy przewód ASXSN 2x16 może być układany bezpośrednio w ziemi?
Nie, przewody typu ASXSN są dedykowane wyłącznie do instalacji napowietrznych. Do układania w ziemi należy stosować kable typu YAKY lub YAKXS.

2. Jaka jest maksymalna temperatura pracy żył?
Dzięki zastosowaniu polietylenu usieciowanego (XLPE), dopuszczalna temperatura pracy żył przy obciążeniu długotrwałym wynosi 90°C, a w warunkach zwarcia może osiągnąć nawet 250°C.

3. Co oznacza litera 'n' w symbolu przewodu?
Litera 'n' oznacza, że izolacja przewodu jest wykonana z materiału nierozprzestrzeniającego płomienia, co jest kluczowe przy wprowadzaniu linii do wnętrza budynków lub w strefach o zaostrzonych rygorach ppoż.
