Przewód napowietrzny AASXSN 1x50 12/20kV BĘBEN | G-111434 TF Kable

Opis i Kluczowe Cechy

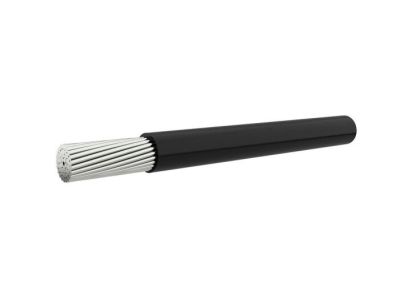

Przewód napowietrzny AASXSN 1x50 12/20kV to zaawansowane rozwiązanie technologiczne od renomowanego producenta TF-Kable, zaprojektowane z myślą o nowoczesnych liniach elektroenergetycznych średniego napięcia. Konstrukcja opiera się na jednożyłowym przewodzie samonośnym, gdzie sercem jest żyła wykonana z wysokiej jakości stopu aluminium (AA). Przekrój znamionowy wynoszący 50 mm² zapewnia optymalną obciążalność prądową przy zachowaniu korzystnego stosunku masy do wytrzymałości mechanicznej.

Kluczowym elementem jest powłoka izolacyjna wykonana z polietylenu usieciowanego (XS), który charakteryzuje się doskonałymi właściwościami dielektrycznymi oraz wysoką odpornością termiczną. Izolacja ta została dodatkowo uodporniona na destrukcyjne działanie promieniowania UV (promieni słonecznych) oraz wzbogacona o właściwości ograniczające rozprzestrzenianie się płomienia (n), co znacząco podnosi standardy bezpieczeństwa pożarowego infrastruktury. Dzięki zastosowaniu warstwy izolacyjnej, przewody te minimalizują ryzyko zwarć przy przypadkowym zetknięciu z gałęziami drzew lub innymi obiektami, co bezpośrednio przekłada się na ciągłość dostaw energii.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami branżowymi dotyczącymi napowietrznych linii elektroenergetycznych o napięciu znamionowym 12/20 kV. Zastosowanie polietylenu usieciowanego (XLPE) spełnia wymagania w zakresie odporności na starzenie oraz wytrzymałości napięciowej. Przewód posiada certyfikację potwierdzającą jego właściwości samogasnące oraz odporność na warunki atmosferyczne, co jest kluczowe dla długofalowej eksploatacji w polskim systemie elektroenergetycznym.

Zastosowanie

Przewód AASXSN 1x50 znajduje szerokie zastosowanie w budowie i modernizacji napowietrznych linii przesyłowych średniego napięcia. Dzięki swojej izolowanej konstrukcji, idealnie nadaje się do:

• Budowy linii w terenach zalesionych i zadrzewionych, gdzie tradycyjne linie gołe wymagają szerokich pasów wycinki.
• Prowadzenia linii w układzie pionowym, co pozwala na znaczną oszczędność miejsca w pasie drogowym lub na terenach zurbanizowanych.
• Zwiększenia niezawodności sieci w miejscach narażonych na częste wyładowania atmosferyczne i awarie spowodowane czynnikami zewnętrznymi.
• Realizacji zbliżeń przewodów na odległości niedopuszczalne dla systemów nieizolowanych.

Wskazówki Montażowe

Podczas instalacji przewodu AASXSN 1x50 12/20kV należy przestrzegać następujących wytycznych technicznych:

• Promień gięcia: Należy zachować minimalny promień gięcia określony przez producenta, aby nie uszkodzić struktury izolacji XLPE.
• Osprzęt dedykowany: Do montażu należy używać wyłącznie atestowanych uchwytów odciągowych i przelotowych przeznaczonych do przewodów izolowanych samonośnych.
• Naciąg: Siła naciągu powinna być dostosowana do tabel zwisów, uwzględniając parametry mechaniczne stopu aluminium oraz przewidywane obciążenie sadzią i wiatrem.
• Zabezpieczenie końców: Końce przewodów powinny być zabezpieczone kapturkami termokurczliwymi, aby zapobiec wnikaniu wilgoci do wnętrza żyły roboczej.

FAQ

• Czy przewód AASXSN może być stosowany w ziemi? Nie, jest to przewód dedykowany wyłącznie do instalacji napowietrznych. Do układania w ziemi należy stosować kable typu XUHAKXS lub podobne.
• Jakie są główne zalety stopu aluminium (AA) nad czystym aluminium? Stop aluminium charakteryzuje się znacznie wyższą wytrzymałością mechaniczną na rozciąganie, co pozwala na budowę dłuższych przęseł bez ryzyka nadmiernego wydłużenia przewodu.
• Czy izolacja jest odporna na mróz? Tak, polietylen usieciowany zachowuje swoje właściwości mechaniczne i izolacyjne w szerokim zakresie temperatur, typowym dla klimatu umiarkowanego.
