Przewód M2xx - Sygnałanalogowy | TMACBL1 Schneider Electric

Opis i Kluczowe Cechy

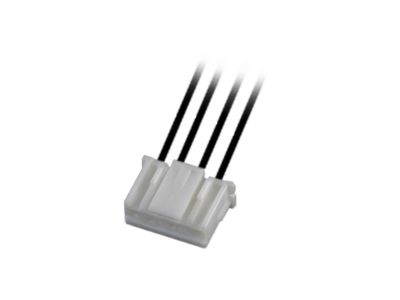

Przewód sygnałowy analogowy TMACBL1 przeznaczony jest do podłączenia wejść analogowych wbudowanych w kontrolery Modicon M221 oraz M221 Book. Długość 1 metra zapewnia elastyczność w zabudowie szaf sterowniczych. Wyposażony w dedykowane zdejmowane złącze na jednym końcu i gołe przewody na drugim, ułatwia szybkie i pewne okablowanie.

• Długość 1 m: optymalna do prowadzenia w szafie sterowniczej – wystarczająca do podłączenia czujników bez zbędnego zapasu.
• Dedykowane zdejmowane złącze: umożliwia szybkie odłączenie przewodu od kontrolera bez naruszania pozostałego okablowania, ułatwiając serwis i wymianę.
• Gołe przewody po stronie czujnika: zapewniają uniwersalność podłączenia – można je zakończyć tulejkami lub wpiąć bezpośrednio w zaciski.
• Przeznaczony do sterowników M221 i M221 Book: gwarantowana kompatybilność elektryczna i mechaniczna z wejściami analogowymi tych kontrolerów.
• Syngał analogowy: dedykowany do przesyłania sygnałów pomiarowych (np. 4-20 mA, 0-10 V) z czujników i przetworników.

Zgodność z Normami

Przewód TMACBL1 został zaprojektowany zgodnie z wymaganiami serii sterowników Modicon M221. Produkt posiada oznaczenie CE i spełnia wymogi dyrektyw europejskich w zakresie kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania w warunkach przemysłowych. Nie deklaruje się konkretnych numerów norm – zaleca się stosowanie zgodnie z dokumentacją techniczną systemu.

Zastosowanie

Przewód TMACBL1 jest przeznaczony do tworzenia połączeń sygnałów analogowych między sterownikiem Modicon M221/M221 Book a urządzeniami pomiarowymi lub wykonawczymi. Sprawdza się w automatyce przemysłowej i maszynowej.

• Podłączenie czujników temperatury, ciśnienia, przepływu z wyjściem analogowym (4-20 mA, 0-10 V).
• Transmisja sygnałów z przetworników pomiarowych do wejść analogowych kontrolera.
• Okablowanie w szafach sterowniczych maszyn produkcyjnych i linii pakujących.
• Realizacja torów pomiarowych w systemach monitoringu procesów.

Wskazówki Montażowe

Montaż i podłączenie przewodu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilania sterownika i urządzeń peryferyjnych. Przed wpięciem złącza należy sprawdzić zgodność pinoutu z dokumentacją kontrolera. Gołe przewody zaleca się zakończyć tulejkami zaciskowymi o odpowiednim przekroju. Nie dokręcać z nadmierną siłą – moment dokręcania zacisków zgodnie z instrukcją producenta sterownika. Przewód nie wymaga ekranowania, zaleca się jednak prowadzenie go z dala od przewodów o dużej mocy.

FAQ

• Jaka jest długość przewodu TMACBL1? Przewód ma 1 metr długości.
• Jakie złącze znajduje się na jednym końcu? Na jednym końcu znajduje się dedykowane, zdejmowane złącze przeznaczone do wejścia analogowego kontrolera Modicon M221/M221 Book.
• Czy ten przewód można stosować z innymi sterownikami? Przewód jest zaprojektowany wyłącznie do współpracy z wejściami analogowymi sterowników Modicon M221 oraz M221 Book. Zastosowanie z innymi urządzeniami może wymagać weryfikacji kompatybilności mechanicznej i elektrycznej.
