Przewód komunikacyjny CANopen, VW3CAN | VW3CANCARR03 Schneider Electric

Opis i Kluczowe Cechy

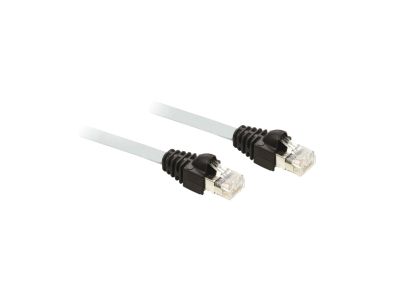

Przewód komunikacyjny CANopen VW3CANCARR03 firmy Schneider Electric to dedykowane akcesorium umożliwiające szybkie i niezawodne połączenie urządzeń z magistralą maszynową CANopen. Długość 0,3 m oraz dwa złącza RJ45 zapewniają wygodne prowadzenie w topologii szeregowej, co ułatwia integrację w szafie sterowniczej.

• Długość 0,3 m: optymalna do połączeń wewnątrz szafy sterowniczej – minimalizuje nadmiar kabla i ułatwia utrzymanie porządku w rozdzielnicy.
• Dwa złącza RJ45: umożliwiają łatwe wpięcie w łańcuch szeregowy CANopen bez konieczności stosowania dodatkowych rozgałęźników.
• Topologia szeregowa: zgodna ze specyfikacją magistrali CANopen, zapewnia stabilną transmisję danych między sterownikami, falownikami i panelami operatorskimi.
• Integracja z produktami Schneider Electric: przewód jest gotowy do pracy z urządzeniami wyposażonymi w interfejs CANopen (np. falowniki Altivar, softstarty, sterowniki Modicon).

Zgodność z Normami

Przewód CANopen VW3CANCARR03 został zaprojektowany zgodnie ze specyfikacją magistrali CANopen (CiA DS-301 i pochodne). Posiada certyfikację CE, co potwierdza spełnienie wymogów Unii Europejskiej w zakresie kompatybilności elektromagnetycznej i bezpieczeństwa.

Zastosowanie

Przewód przeznaczony do łączenia urządzeń automatyki przemysłowej w sieci CANopen, szczególnie w aplikacjach wymagających szybkiej i niezawodnej komunikacji.

• Podłączenie falownika Altivar do sterownika PLC – umożliwia wymianę sygnałów sterujących i diagnostycznych.
• Połączenie paneli operatorskich (HMI) z modułami I/O – zapewnia bezpośrednią komunikację w topologii szeregowej.
• Integracja softstartów i napędów w linii produkcyjnej – jeden przewód dla wielu urządzeń dzięki łączeniu kaskadowemu.
• Budowa sieci CANopen w maszynach pakujących, transportowych i obróbczych – prosty montaż i łatwa diagnostyka.

Wskazówki Montażowe

Montaż oraz podłączanie przewodu powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy odłączyć napięcie zasilające wszystkie urządzenia w sieci CANopen. Złącza RJ45 wpinaj do momentu wyraźnego zatrzaśnięcia – unikaj stosowania nadmiernej siły. Kabel prowadź z zachowaniem minimalnego promienia gięcia zgodnie z dokumentacją producenta, aby nie uszkodzić struktury wewnętrznej przewodu.

FAQ

• Jaka jest długość przewodu VW3CANCARR03? Długość wynosi 0,3 metra, co odpowiada 30 cm – idealna do krótkich połączeń w obrębie jednej szafy sterowniczej.
• Czy przewód można łączyć szeregowo z innymi podobnymi kablami? Tak, przewód został zaprojektowany do topologii szeregowej. Można łączyć wiele segmentów, pamiętając o ograniczeniach długości całkowitej magistrali CANopen (zazwyczaj do kilkudziesięciu metrów w zależności od prędkości transmisji).
• Czy przewód jest ekranowany? W dostępnych danych producenta nie podano informacji o ekranowaniu. W przypadku instalacji w środowisku o wysokim poziomie zakłóceń elektromagnetycznych zaleca się stosowanie przewodów ekranowanych i odpowiednie uziemienie – skonsultuj się z dokumentacją techniczną urządzeń.
