Przewód kompensacyjny KN1L NiCr/Ni KCA 2x1,5 DIN 4044773076981 BĘBEN | 0152001 Lapp Kabel

Opis i Kluczowe Cechy

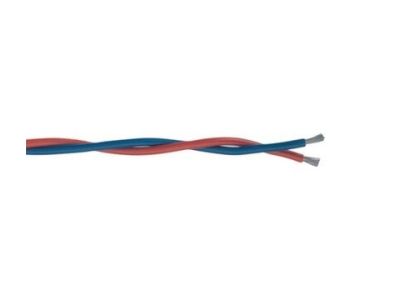

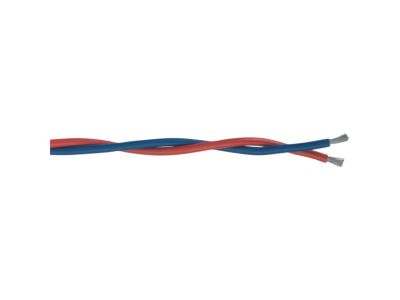

Przewód kompensacyjny KN1L KCA 2x1,5 mm² DIN (symbol 0152001) dostarczany na bębnie to elastyczne połączenie przeznaczone do pracy z termoparami NiCr/Ni (typu K) w zakresie kompensacji temperatury. Konstrukcja oparta na stopach Fe/CuNi (KCA) zapewnia odpowiednią charakterystykę termoelektryczną, a podwójna żyła o przekroju 1,5 mm² gwarantuje stabilny sygnał pomiarowy przy zachowaniu elastyczności ułatwiającej prowadzenie w rozdzielniach i na obiektach przemysłowych.

• Typ KCA (Fe/CuNi): stopy przewodów kompensacyjnych dobrane tak, aby kompensować zmiany temperatury na złączu odniesienia – nie są identyczne z termoelementami, ale zapewniają dokładność pomiaru w układzie z termoparą NiCr/Ni.
• Żyły 2×1,5 mm²: wystarczający przekrój do przesyłania niskonapięciowych sygnałów termoelektrycznych na średnie odległości bez znaczących strat.
• Izolacja PVC (rund): odporna na standardowe warunki przemysłowe, chroni przed zwarciami i wilgocią, a elastyczna konstrukcja ułatwia układanie w korytkach i puszkach.
• Dostawa na bębnie: wygodne odwijanie i przechowywanie, minimalizuje ryzyko załamań i splątań podczas montażu.
• Zastosowanie zgodne z DIN: produkt wykonany według wymogów niemieckiej normy przemysłowej, co gwarantuje powtarzalność parametrów.

Zgodność z Normami

Przewód kompensacyjny KN1L KCA spełnia wymagania norm DIN (wskazane w nazwie produktu) oraz posiada deklarację zgodności CE. Przeznaczony do użytku w instalacjach pomiarowych i automatyki przemysłowej zgodnie z obowiązującymi przepisami. Dokładne numery norm dostępne w dokumentacji technicznej producenta.

Zastosowanie

Przewód kompensacyjny KN1L KCA stosuje się wszędzie tam, gdzie konieczne jest dokładne przesyłanie sygnału z termopary NiCr/Ni do przyrządów pomiarowych lub sterowników. Dzięki elastycznej izolacji PVC sprawdza się w trudno dostępnych miejscach.

• Pomiar temperatury w procesach produkcyjnych (piece, suszarnie, reaktory) za pomocą termopar typu K.
• Połączenie termopary z rejestratorem lub PLC w celu monitorowania i regulacji temperatury.
• Instalacje w szafach sterowniczych i rozdzielnicach, gdzie wymagane jest prowadzenie przewodów w wiązkach.
• Zastosowania laboratoryjne i badawcze wymagające stabilnego sygnału termoelektrycznego.

Wskazówki Montażowe

Montaż przewodu kompensacyjnego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV) po upewnieniu się, że wszystkie obwody są odłączone od napięcia. Należy przestrzegać następujących zasad:

• Przewód układać z zachowaniem minimalnego promienia gięcia zgodnie z dokumentacją producenta – elastyczna izolacja PVC umożliwia ciasne prowadzenie, ale unikać ostrego zginania.
• Długość odcinka dobrać tak, aby nie przekroczyć dopuszczalnej rezystancji pętli dla danego typu termopary (zalecenia producenta przyrządu pomiarowego).
• Zaciski i złącza stosować wyłącznie dedykowane do przewodów kompensacyjnych (np. złącza termoparowe), aby uniknąć dodatkowych sił termoelektrycznych na łączeniach.
• Izolację zewnętrzną dobrać do maksymalnej temperatury otoczenia w miejscu instalacji – izolacja PVC wytrzymuje temperatury do ok. 70°C (dane szacunkowe, zalecany zakres podany w karcie katalogowej).

FAQ

• Czym różni się przewód kompensacyjny KCA od przedłużającego KX? Przewód KCA wykonany jest ze stopów Fe/CuNi, które nie są identyczne z termoelementem NiCr/Ni, ale kompensują wpływ temperatury na złączu odniesienia. Przewód KX ma stopy identyczne z termoelementem (NiCr/Ni), co pozwala na dłuższe odcinki bez błędu kompensacji. KCA jest tańszy i wystarcza do typowych aplikacji z krótkimi połączeniami.
• Czy przewód nadaje się do termopar typu S (PtRh/Pt)? Nie, przewód KN1L KCA dedykowany jest wyłącznie do termopar NiCr/Ni (typu K). Dla termopar PtRh/Pt stosuje się przewody kompensacyjne RCB/SCB (Cu/CuNi).
• Jaki stopień ochrony (IP) ma przewód? Przewód jako taki nie ma stopnia IP – ochronę zapewnia izolacja PVC (odporna na wilgoć, ale nie do stałego zanurzenia). Stopień IP dotyczy całej instalacji (złączki, puszki). Przewód można stosować w suchych pomieszczeniach i w obudowach o odpowiednim IP.
