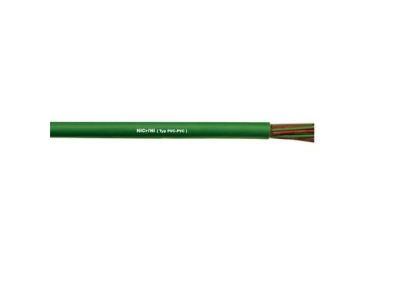

Przewód kompensacyjny KEL Fe/CuNi JX 8x1,5 IEC BĘBEN | 0165003 Lapp Kabel

Opis i Kluczowe Cechy

Przewód kompensacyjny KEL Fe/CuNi JX 8x1,5 IEC (symbol 0165003) to specjalistyczny kabel termoelektryczny przeznaczony do precyzyjnych pomiarów temperatury w systemach automatyki, układach kontroli procesów przemysłowych oraz w warunkach laboratoryjnych. Wykonany w standardzie IEC, charakteryzuje się 8 żyłami o przekroju 1,5 mm², izolacją PVC oraz powłoką zewnętrzną z tworzywa PVC, co zapewnia trwałość mechaniczną i odporność na warunki środowiskowe.

• Konstrukcja 8x1,5 mm²: odpowiednia do transmisji sygnałów z termopar, zapewnia niską rezystancję i stabilność elektryczną w długich trasach.
• Materiał żył Fe/CuNi (typ J): kompensuje napięcia termoelektryczne powstające w miejscach połączeń, zapewniając dokładność pomiarów temperatury zgodnie z normą IEC.
• Izolacja PVC-PVC: odporna na działanie wilgoci, chemikaliów i wysokich temperatur (do 70°C w sposób ciągły), co gwarantuje długotrwałą eksploatację.
• Rundy profil kabla: ułatwia układanie w trasach kablowych, redukując ryzyko uszkodzeń mechanicznych podczas montażu.
• Zastosowanie w układach przemysłowych: idealny do połączeń termopar w piecach, kotłach, instalacjach grzewczych i systemach monitoringu temperatury.

Zgodność z Normami

Przewód kompensacyjny spełnia wymagania normy IEC 60584-3 dotyczącej przewodów kompensacyjnych do termopar. Posiada oznaczenie CE i jest zgodny z europejskimi dyrektywami dotyczącymi bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Przewód kompensacyjny KEL Fe/CuNi JX 8x1,5 IEC znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka precyzja pomiarów temperatury i niezawodna transmisja sygnału z termopar.

• Przemysł metalurgiczny i hutniczy – pomiary temperatury w piecach, komorach grzewczych i instalacjach termicznych.
• Energetyka – monitoring temperatury w kotłach, wymiennikach ciepła i rurociągach parowych.
• Automatyka przemysłowa – połączenia termopar w układach sterowania procesami technologicznymi.
• Laboratoria badawcze – precyzyjne pomiary temperatury w warunkach eksperymentalnych.

Wskazówki Montażowe

Montaż przewodu kompensacyjnego powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Należy bezwzględnie odłączyć napięcie przed rozpoczęciem prac. Kable układać w trasach kablowych z odpowiednimi promieniami gięcia, unikać naprężeń mechanicznych i ostrych krawędzi. Połączenia z termoparami należy wykonywać zgodnie z dokumentacją techniczną, zachowując polaryzację żył (Fe – dodatni, CuNi – ujemny). Izolacja powinna być nienaruszona – w przypadku uszkodzeń wymienić odcinek kabla. Przed uruchomieniem układu przeprowadzić testy ciągłości i rezystancji izolacji.

FAQ

• Do jakich termopar można zastosować ten przewód? Przewód kompensacyjny KEL Fe/CuNi JX 8x1,5 IEC jest przeznaczony do współpracy z termoparami typu J (Fe-CuNi), kompensując napięcia termoelektryczne zgodnie z normą IEC 60584-3.
• Jaka jest maksymalna temperatura pracy przewodu? Izolacja PVC-PVC zapewnia ciągłą pracę w temperaturze do 70°C. W przypadku wyższych temperatur zaleca się stosowanie przewodów z izolacją silikonową lub teflonową.
• Czy przewód można stosować na zewnątrz? Przewód posiada izolację odporną na wilgoć, jednak ze względu na standardową izolację PVC (nieodporną na promieniowanie UV) zaleca się układanie go w osłonach lub trasach chronionych przed bezpośrednim działaniem słońca.
