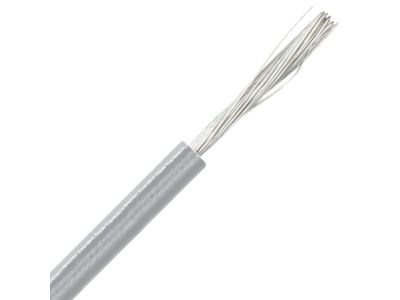

Przewód jednożyłowy (LGY)(USA) UL(MTW)CSA 6 biały BĘBEN | 4160705 Lapp Kabel

Opis i Kluczowe Cechy

Przewód jednożyłowy LGY o symbolu 4160705 to elastyczny przewód w izolacji polwinitowej (PVC), przeznaczony do układania na stałe w instalacjach elektroenergetycznych i sterowniczych. Napięcie znamionowe 300/500 V zapewnia bezpieczną pracę w obwodach oświetleniowych, gniazd wtyczkowych oraz wewnątrz urządzeń. Żyła miedziana wielodrutowa giętka ułatwia prowadzenie przewodu w ciasnych przestrzeniach szaf i puszek.

• Napięcie znamionowe 300/500 V: gwarantuje izolację odpowiednią do większości instalacji niskiego napięcia, minimalizując ryzyko przebicia.
• Żyła miedziana wielodrutowa giętka (klasa 5): zapewnia dużą elastyczność, ułatwiając montaż w trudno dostępnych miejscach oraz wielokrotne zginanie bez uszkodzenia.
• Izolacja polwinitowa (PVC): odporna na oddziaływanie wilgoci, olejów i substancji chemicznych w standardowych warunkach przemysłowych.
• Kolor biały: ułatwia identyfikację przewodów w rozdzielnicach i szafach sterowniczych.
• Zgodność z oznaczeniem H05V-K: potwierdza przydatność do układania w rurkach instalacyjnych oraz w zamkniętych kanałach kablowych.

Zgodność z Normami

Przewód spełnia wymagania normy zharmonizowanej H05V-K, co oznacza napięcie znamionowe 300/500 V, izolację PVC oraz żyłę miedzianą wielodrutową. Posiada certyfikat CE oraz zgodność z dyrektywami Unii Europejskiej. Produkt przeznaczony jest do stosowania w instalacjach zgodnych z normami PN-IEC 60364.

Zastosowanie

Dzięki budowie giętkiej i izolacji PVC przewód LGY 4160705 znajduje zastosowanie w wielu miejscach instalacji elektrycznych, szczególnie tam, gdzie wymagana jest elastyczność i łatwość prowadzenia.

• Okablowanie tablic rozdzielczych i szaf sterowniczych: doskonała elastyczność ułatwia porządne ułożenie przewodów w korytkach i na szynach montażowych.
• Instalacje w rurkach instalacyjnych oraz w przestrzeniach zamkniętych: przewód można układać na stałe w tynku, pod tynkiem lub w kanałach kablowych.
• Połączenia wewnątrz urządzeń elektroenergetycznych i sterowniczych: idealny do prowadzenia między aparaturą modułową, stycznikami, przekaźnikami i PLC.
• Pomieszczenia suche i wilgotne (w rurach izolacyjnych): izolacja PVC zapewnia odpowiednią ochronę w standardowych warunkach wewnętrznych.

Wskazówki Montażowe

Montaż przewodu powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające i zabezpieczyć obwód przed przypadkowym załączeniem. Przewód należy układać w sposób uniemożliwiający jego uszkodzenie mechaniczne – stosować odpowiednie promienie gięcia zgodne z dokumentacją producenta. Przekrój przewodu (nie podany w danych technicznych) należy dobrać do prądu obciążenia zgodnie z normą PN-IEC 60364. W instalacjach w rurkach ochronnych należy zapewnić ciągłość ochrony przeciwporażeniowej.

FAQ

• Czy przewód nadaje się do prowadzenia na zewnątrz budynków? Nie – przewód jest przeznaczony do stosowania wewnątrz pomieszczeń suchych lub w rurkach ochronnych. Nie posiada odporności na promieniowanie UV ani na bezpośrednie działanie warunków atmosferycznych.
• Jaki jest stopień ochrony IP przewodu? Stopień ochrony IP nie jest określony dla samego przewodu, ponieważ zależy od sposobu montażu (np. w rurce IP55, w rozdzielnicy IP20). Przewód jako element nie posiada własnego IP.
• Czy żyła jest wielodrutowa giętka (klasa 5)? Tak – przewód posiada żyłę miedzianą wielodrutową, co nadaje mu wysoką elastyczność. Dzięki temu można go łatwo formować w szafach sterowniczych i przy podłączaniu aparatury modułowej.
