Przewód jednożyłowy (LGY)(USA) UL(MTW)CSA 2,5 zielony BĘBEN | 4160511 Lapp Kabel

Opis i Kluczowe Cechy

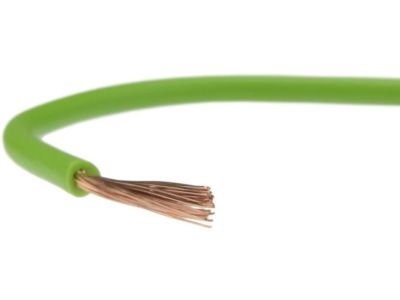

Przewód jednożyłowy o symbolu 4160511, oznaczony jako H05V-K, z żyłą miedzianą wielodrutową giętką i izolacją polwinitową (PVC). Przeznaczony do pracy przy napięciu znamionowym 300/500 V, o przekroju 2,5 mm². Kolor izolacji zielony (LGY). Dzięki giętkiej budowie ułatwia prowadzenie w ciasnych przestrzeniach oraz w rurkach instalacyjnych, a polwinitowa izolacja zapewnia dobrą odporność na uszkodzenia mechaniczne podczas montażu.

• Napięcie znamionowe 300/500 V: Bezpieczna praca w instalacjach niskiego napięcia, zgodna z wymogami standardowych obwodów oświetleniowych i sterowniczych.
• Przekrój 2,5 mm²: Zapewnia wystarczającą obciążalność prądową dla typowych odbiorników w tablicach rozdzielczych i szafach sterowniczych – bez ryzyka nadmiernego nagrzewania.
• Żyła miedziana wielodrutowa giętka (klasa 5): Umożliwia łatwe formowanie pętli i łączenie w wąskich kanałach kablowych, co przyspiesza montaż i redukuje naprężenia w punktach przyłączeniowych.
• Izolacja polwinitowa (PVC): Odporna na ścieranie i działanie olejów (w pomieszczeniach suchych), co wydłuża żywotność przewodu w zamkniętych rozdzielnicach.
• Kolor zielony (LGY): Ułatwia identyfikację przewodu ochronnego lub sygnalizacyjnego w instalacji zgodnie z przyjętymi oznaczeniami.

Zgodność z Normami

Przewód został wyprodukowany zgodnie z normą zharmonizowaną (oznaczenie H05V-K) i spełnia wymagania amerykańskiej normy UL (MTW) oraz kanadyjskiej CSA. Posiada certyfikat CE. Wszelkie parametry techniczne odpowiadają deklarowanym wartościom znamionowym.

Zastosowanie

Przewód jednożyłowy H05V-K 2,5 mm² znajduje zastosowanie w instalacjach niskiego napięcia w suchych pomieszczeniach, szczególnie tam, gdzie wymagana jest giętkość i łatwość prowadzenia przewodów.

• Okablowanie tablic rozdzielczych i szaf sterowniczych – formowanie magistral zasilających i sygnałowych.
• Układanie na stałe w rurkach instalacyjnych (oraz w podobnych układach zamkniętych) – ochrona mechaniczna i estetyczne prowadzenie tras.
• Wewnętrzne połączenia urządzeń elektroenergetycznych i sterowniczych – giętka żyła ułatwia podłączanie zacisków.
• Stałe, zabezpieczone połączenia w suchych pomieszczeniach, np. w rozdzielnicach mieszkaniowych i przemysłowych.

Wskazówki Montażowe

Montaż i podłączenie przewodu może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przekrój 2,5 mm² wymaga doboru odpowiednich zacisków i końcówek (np. tulejek) – nie wolno stosować większych przekrojów w gniazdach przystosowanych do 1,5 mm². Przewód układać w temperaturze otoczenia powyżej 0°C, unikać ostrych załamań. Przy okablowaniu w szafach sterowniczych stosować wiązki kablowe i oznaczniki zgodnie z dokumentacją.

FAQ

• Czy przewód może być stosowany w instalacjach podtynkowych? Tak, pod warunkiem ułożenia go w rurach izolacyjnych w suchych pomieszczeniach. Nie nadaje się do bezpośredniego zatapiania w tynku bez osłony.
• Jaki jest dopuszczalny prąd długotrwały dla tego przewodu? Producent nie podaje konkretnej wartości obciążalności prądowej w danych wejściowych. Należy dobrać przekrój 2,5 mm² według obowiązujących norm instalacyjnych (np. obciążalność w zależności od sposobu ułożenia). Dla typowych warunków w rurkach – przyjmuje się ok. 20-25 A, ale zalecamy sprawdzenie w projekcie.
• Czy przewód nadaje się do szaf sterowniczych z częstym otwieraniem? Tak – giętka żyła i polwinitowa izolacja dobrze znoszą drobne ruchy mechaniczne, o ile nie występują ostre krawędzie. Stosuj dodatkowe obejmy i wygięcia bez nadmiernego naprężenia.
