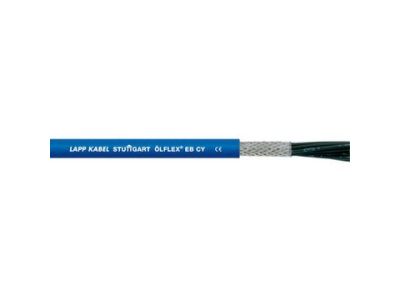

Przewód iskrobezpieczny OLFLEX EB CY 4x0,75 300/500V BĘBEN | 0012642 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy ÖLFLEX® EB CY 4X0,75 to specjalistyczne rozwiązanie zaprojektowane przez renomowanego producenta Lapp Kabel, dedykowane do pracy w najbardziej wymagających środowiskach przemysłowych. Konstrukcja oparta na czterech żyłach o przekroju znamionowym 0,75 mm² każda, zapewnia optymalny balans między elastycznością a wydajnością prądową w obwodach sterowniczych. Przewód charakteryzuje się napięciem znamionowym U0/U wynoszącym 300/500 V, co pozwala na bezpieczną eksploatację w standardowych systemach automatyki.

Kluczowym atutem produktu jest jego zaawansowane ekranowanie. Zastosowanie podwójnego systemu ochrony, składającego się z folii laminowanej aluminium oraz gęstego oplotu z drutów miedzianych ocynowanych, gwarantuje najwyższy stopień kompatybilności elektromagnetycznej (EMC). Dzięki temu sygnały sterujące są skutecznie chronione przed zakłóceniami zewnętrznymi, co jest krytyczne w gęsto upakowanych szafach sterowniczych i trasach kablowych. Płaszcz zewnętrzny wykonany ze specjalnej mieszanki PVC wykazuje wysoką odporność na działanie kwasów i zasad, a także ograniczoną odporność na oleje przemysłowe, co znacząco wydłuża żywotność instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem rygorystycznych norm bezpieczeństwa, co czyni go niezawodnym komponentem w instalacjach profesjonalnych:

• IEC 60079-14 / EN 60079-14 / VDE 0165 (część 1): Przewód spełnia wymagania dotyczące projektowania, wyboru i montażu instalacji elektrycznych w przestrzeniach zagrożonych wybuchem, szczególnie w zakresie obwodów iskrobezpiecznych typu „i”.
• Dyrektywa UE 305/2011 (CPR): Klasyfikowane właściwości przeciwpożarowe zgodnie z europejskim rozporządzeniem w sprawie wyrobów budowlanych, co potwierdza bezpieczeństwo pożarowe kabla.
• Oznaczenie żył: Zastosowanie numeracji cyfrowej na żyłach ułatwia identyfikację i eliminuje błędy podczas krosowania połączeń w skomplikowanych systemach sterowania.

Zastosowanie

ÖLFLEX® EB CY 4X0,75 znajduje szerokie zastosowanie w sektorach, gdzie bezpieczeństwo przeciwwybuchowe jest priorytetem. Jest idealnym wyborem do:

• Obwodów iskrobezpiecznych: Łączenie urządzeń w strefach zagrożenia wybuchem, gdzie energia obwodu musi być ograniczona do poziomu uniemożliwiającego zapłon.
• Przemysłu chemicznego i petrochemicznego: Dzięki odporności na substancje agresywne (kwasy, zasady).
• Budowy maszyn i linii produkcyjnych: Do połączeń nieruchomych oraz sporadycznie ruchomych, gdzie występują średnie obciążenia mechaniczne.
• Środowisk trudnych: Możliwość montażu w pomieszczeniach suchych, wilgotnych i mokrych, a także na zewnątrz (przy zachowaniu odpowiednich zakresów temperatur).

Wskazówki Montażowe

Podczas instalacji przewodu ÖLFLEX® EB CY należy zwrócić uwagę na następujące aspekty techniczne:

• Promień gięcia: Ze względu na konstrukcję ekranowaną i giętkie żyły, należy zachować zalecane promienie gięcia, aby uniknąć uszkodzenia ekranu miedzianego.
• Uziemienie ekranu: Aby zapewnić pełną ochronę EMC, ekran powinien być prawidłowo uziemiony na obu końcach odcinka za pomocą dedykowanych dławnic kablowych z kontaktem EMC.
• Obciążenia mechaniczne: Przewód jest przeznaczony do pracy bez wymuszonych obciążeń rozciągających. W przypadku montażu ruchomego należy zapewnić odpowiedni luz kabla.
• Środowisko: W przypadku montażu zewnętrznego należy upewnić się, że temperatura otoczenia mieści się w dopuszczalnym zakresie pracy przewodu określonym przez producenta.

FAQ

• Czy ten przewód może być stosowany w strefach zagrożonych wybuchem? Tak, jest on dedykowany do obwodów iskrobezpiecznych typu ochrony „i” zgodnie z normą IEC 60079-14.
• Co oznacza skrót CY w nazwie? Oznacza to, że przewód posiada ekran w postaci oplotu z drutów miedzianych (C) oraz powłokę zewnętrzną z PVC (Y).
• Czy żyły są kolorowe? Nie, żyły w tym modelu są czarne i posiadają białe nadruki numeryczne, co ułatwia identyfikację przy większej liczbie połączeń.
• Czy przewód jest odporny na oleje? Posiada on ograniczoną odporność na oleje, co oznacza, że sprawdzi się w środowiskach, gdzie kontakt z olejami jest incydentalny, a nie ciągły.
