Przewód instalacyjny YDY żo 4x1,5 450/750V BĘBEN | G-122783-B TF Kable

Opis i Kluczowe Cechy

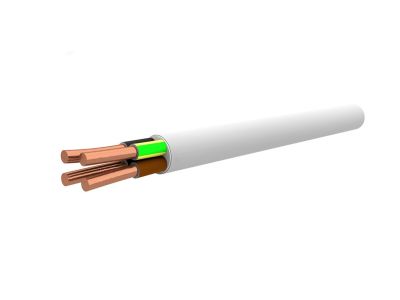

Przewód instalacyjny YDY żo 4x1,5 450/750V to wysokiej klasy komponent elektroenergetyczny wyprodukowany przez renomowaną markę TF-Kable. Produkt charakteryzuje się konstrukcją opartą na czterech miedzianych żyłach jednodrutowych (D) o przekroju znamionowym 1,5 mm² każda. Zastosowanie miedzi o wysokiej czystości gwarantuje doskonałą przewodność elektryczną oraz minimalizację strat energii podczas przesyłu. Izolacja żył oraz powłoka zewnętrzna zostały wykonane z wysokiej jakości polwinitu (PVC), co w nomenklaturze technicznej oznaczane jest symbolem Y. Przewód posiada dedykowaną żyłę ochronną w kolorze zielono-żółtym (żo), co jest kluczowe dla zapewnienia bezpieczeństwa przeciwporażeniowego w nowoczesnych systemach TN-S oraz TT.

• Napięcie znamionowe: 450/750V, co pozwala na bezpieczną pracę w standardowych sieciach niskiego napięcia.
• Konstrukcja żył: Jednodrutowa klasa 1, zapewniająca sztywność ułatwiającą formowanie w puszkach instalacyjnych.
• Odporność termiczna: Szeroki zakres pracy od -40°C do +70°C pozwala na eksploatację w zróżnicowanych warunkach środowiskowych.
• Wilgotność: Możliwość pracy przy wilgotności względnej dochodzącej do 100%.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania techniczne i normatywne obowiązujące na rynku europejskim. Przewód YDY żo 4x1,5 jest produkowany zgodnie z polskimi i europejskimi normami dotyczącymi przewodów o izolacji i powłoce polwinitowej do układania na stałe. Posiada certyfikację potwierdzającą bezpieczeństwo użytkowania oraz zgodność z dyrektywami niskonapięciowymi (LVD). Dzięki procesom kontroli jakości w zakładach TF-Kable, każda partia towaru cechuje się powtarzalnością parametrów elektrycznych i mechanicznych.

Zastosowanie

Przewód YDY żo 4x1,5 znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Jest dedykowany do instalacji na stałe wewnątrz pomieszczeń. Dzięki swojej konstrukcji idealnie nadaje się do:

• Montażu podtynkowego w bruzdach kablowych.
• Układania bezpośrednio w tynku oraz na tynku w korytach kablowych lub rurkach elektroinstalacyjnych.
• Zasilania obwodów oświetleniowych wymagających sterowania wielopunktowego lub zasilania urządzeń trójfazowych o mniejszym poborze mocy.
• Tworzenia instalacji w pomieszczeniach suchych i wilgotnych.

Wskazówki Montażowe

Podczas prac instalacyjnych należy zwrócić uwagę na promień gięcia przewodu, aby nie doprowadzić do uszkodzenia struktury żył miedzianych lub izolacji PVC. Zaleca się, aby montaż odbywał się w temperaturze powyżej -5°C (chyba że przewód został wcześniej ogrzany), co zapobiega pękaniu powłoki polwinitowej. Przy wprowadzaniu przewodu do rozdzielnic lub puszek, należy stosować odpowiednie dławnice lub przepusty, a końcówki żył powinny być starannie odizolowane przy użyciu profesjonalnych ściągaczy izolacji, aby uniknąć nacięcia miedzi. Sztywność żył jednodrutowych ułatwia ich stabilne osadzenie w zaciskach śrubowych i sprężynowych.

FAQ

Czy przewód może być stosowany na zewnątrz budynków?
Zgodnie ze specyfikacją, przewód YDY przeznaczony jest do instalacji wewnątrz pomieszczeń. W przypadku konieczności montażu zewnętrznego, należy chronić go przed bezpośrednim działaniem promieniowania UV oraz czynników atmosferycznych, stosując odpowiednie rury osłonowe lub wybrać przewód typu YKY.

Jaki jest maksymalny prąd obciążenia dla tego przewodu?
Dopuszczalna obciążalność prądowa zależy od sposobu ułożenia przewodu (w tynku, w powietrzu, w rurze) oraz temperatury otoczenia. Dla przekroju 1,5 mm² w typowych warunkach domowych przyjmuje się zazwyczaj zabezpieczenie nadprądowe o wartości B10 lub B13.

Czy produkt jest dostarczany na bębnie?
Tak, ta konkretna wersja produktu (SKU: G-122783-B) jest konfekcjonowana na bębnie, co znacząco ułatwia odwijanie przewodu podczas prac na dużych obiektach i zapobiega jego splątaniu.
