Przewód instalacyjny X07V-K (LGY) 2,5 450/750V czerwono-biały /100m/ SZPULA | 4522422S Lapp Kabel

Opis i Kluczowe Cechy

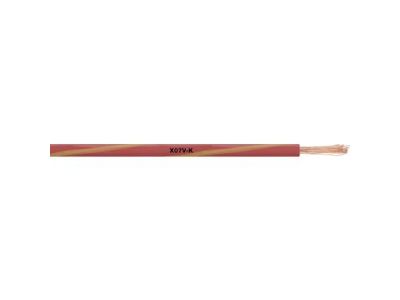

Przewód instalacyjny X07V-K (LGY) o przekroju 2,5 mm², napięciu znamionowym 450/750 V i długości 100 m na szpuli, produkowany przez LAPP. Żyła pojedyncza w izolacji PVC, w kolorze czerwono-białym (RDWH). Przeznaczony do połączeń nieruchomych oraz zabezpieczonej instalacji wewnątrz rozdzielnic, maszyn, koryt kablowych i oświetlenia. Kompaktowa konstrukcja ułatwia obróbkę, a dwukolorowa spirala zapewnia szybką identyfikację przewodu.

• Napięcie U₀/U 450/750 V: Gwarantuje bezpieczną pracę w instalacjach o podwyższonym napięciu roboczym, typowych dla obwodów sterowniczych i zasilających.
• Żyła pojedyncza 2,5 mm²: Zapewnia odpowiednią obciążalność prądową dla odbiorników o średnim poborze mocy, z zachowaniem niskiego spadku napięcia na długich odcinkach.
• Izolacja PVC – zakres temperatur do -40°C: Umożliwia montaż i eksploatację w warunkach nawet silnego mrozu bez ryzyka kruchości izolacji.
• Dwukolorowa spirala czerwono-biała (RDWH): Ułatwia szybkie rozróżnienie przewodu w ciasnych przestrzeniach rozdzielnic i szaf sterowniczych, redukując ryzyko pomyłek przy okablowaniu.
• Kompatybilność z dyrektywą UE 305/2011 (CPR): Posiada sklasyfikowane właściwości przeciwpożarowe, co jest niezbędne przy instalacjach w budynkach objętych wymogami ochrony przeciwpożarowej.

Zgodność z Normami

Produkt spełnia wymagania dyrektywy Parlamentu Europejskiego i Rady 305/2011 (CPR) dotyczącej wyrobów budowlanych, co gwarantuje sklasyfikowane właściwości przeciwpożarowe. Przewód jest zgodny z europejskimi standardami dla przewodów instalacyjnych oznaczonych symbolem X07V-K.

Zastosowanie

Przewód X07V-K 2,5 mm² przeznaczony jest do połączeń nieruchomych oraz zabezpieczonej instalacji wewnątrz obiektów przemysłowych i budynkowych. Sprawdza się w miejscach wymagających elastyczności i łatwości obróbki.

• Instalacja wewnątrz rozdzielnic i szaf sterowniczych – okablowanie obwodów zasilających i sterowniczych.
• Okablowanie obwodów wewnątrz maszyn – połączenia między elementami aparatury, czujnikami i siłownikami.
• Instalacja w korytach kablowych i na drabinkach – do łączenia równowagi potencjałów oraz trasowania przewodów wiązkowych.
• Okablowanie oświetlenia – podłączenie opraw, łączników i sterowników w instalacjach stałych.

Wskazówki Montażowe

Montaż przewodu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest bezpieczny. Przewód może być układany na szynie TH35 (DIN) za pomocą odpowiednich uchwytów lub w korytach kablowych. Przekrój żyły 2,5 mm² należy dobrać do prądu obciążenia zgodnie z obowiązującymi normami (np. PN-HD 60364). Podczas zaciskania w listwach lub kostkach zaleca się stosowanie narzędzi kalibrowanych, a moment dokręcania śrub – zgodnie z dokumentacją producenta. Należy unikać ostrych zagięć promieniem mniejszym niż 6-krotność średnicy zewnętrznej przewodu.

FAQ

• Czy przewód X07V-K jest odpowiedni do układania na zewnątrz? Przeznaczony jest wyłącznie do instalacji wewnątrz budynków, w miejscach suchych lub osłoniętych. Nie posiada odporności na promieniowanie UV ani stałe działanie wilgoci.
• Jakie kolory izolacji są dostępne dla tego modelu? W tym wariancie przewód ma izolację czerwono-białą (RDWH) – dwukolorową spiralę. Na stronie producenta LAPP dostępne są również inne kombinacje barw, co ułatwia kodowanie funkcji w instalacji.
• Czy przewód można stosować w obwodach z napięciem 750 V względem ziemi? Tak, napięcie znamionowe U₀/U = 450/750 V oznacza, że przewód jest dopuszczony do pracy w układach, gdzie napięcie między przewodem a ziemią nie przekracza 450 V, a między przewodami – 750 V. Należy jednak uwzględnić obciążalność prądową i warunki otoczenia.
