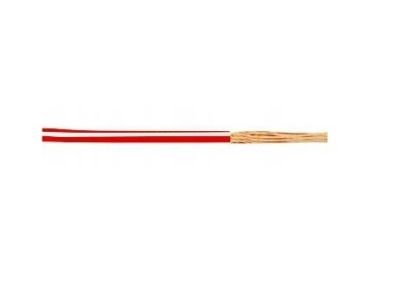

Przewód instalacyjny X07V-K (LGY) 1,5 450/750V biało-czerwony /150m/ SZPULA | 4522461S Lapp Kabel

Opis i Kluczowe Cechy

Przewód instalacyjny X07V-K (LGY) 1,5 mm² o napięciu znamionowym 450/750V (symbol 4522461S) dostarczany jest na szpuli o długości 150 m w kolorze biało-czerwonym. Przeznaczony do układania na stałe w rurkach instalacyjnych, systemach zamkniętych oraz w połączeniach wewnątrz urządzeń elektroenergetycznych i sterowniczych. Wyposażony w żyłę miedzianą wielodrutową giętką (oznaczenie K), co ułatwia montaż w trudno dostępnych miejscach.

• Napięcie znamionowe 450/750V: Zapewnia bezpieczną pracę w instalacjach o podwyższonym napięciu roboczym, zgodnie z wymaganiami normy zharmonizowanej.
• Izolacja polwinitowa (PVC): Odporna na działanie czynników chemicznych, mechanicznych i atmosferycznych – gwarantuje długotrwałą ochronę żyły przewodzącej.
• Żyła miedziana wielodrutowa giętka (K): Ułatwia prowadzenie przewodu w ciasnych przestrzeniach, redukując ryzyko uszkodzenia izolacji podczas montażu.
• Kolor biało-czerwony: Jednoznaczna identyfikacja obwodu w rozdzielnicach i szafach sterowniczych – zgodnie z normami kolorystyki przewodów.
• Długość 150 m na szpuli: Optymalna ilość dla dużych instalacji przemysłowych lub budowlanych, minimalizująca liczbę połączeń i zgrzewów.

Zgodność z Normami

Przewód spełnia wymagania normy zharmonizowanej X07V-K (H) oraz normy 05 (napięcie 300/500V). Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej i posiada oznakowanie CE. Odpowiedni do stosowania w instalacjach zgodnych z normami PN-HD 361 S3 i IEC 60335.

Zastosowanie

Przewód X07V-K (LGY) 1,5 mm² przeznaczony jest do trwałego układania w instalacjach elektrycznych wewnętrznych, gdzie wymagana jest elastyczność przewodu i odporność izolacji na czynniki zewnętrzne.

• Układanie w rurkach instalacyjnych i kanałach kablowych – trwałe i estetyczne prowadzenie przewodów.
• Okablowanie tablic rozdzielczych i szaf sterowniczych – niezawodne połączenia w środowisku suchym lub wilgotnym.
• Stosowanie wewnątrz urządzeń elektroenergetycznych – giętka żyła ułatwia montaż w kompaktowych obudowach.
• Instalacje w budynkach mieszkalnych i użyteczności publicznej – zgodnie z wymaganiami projektowymi.

Wskazówki Montażowe

Montaż przewodu powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy odłączyć napięcie. Przewód układać w rurkach o odpowiedniej średnicy, unikając nadmiernego zginania (minimalny promień gięcia: 4x średnica zewnętrzna przewodu). Podczas cięcia zachować prostopadłość końcówek i usunąć zadziory. Połączenia wykonywać przy użyciu odpowiednich końcówek kablowych i narzędzi do zaciskania, zgodnie z normami PN-EN 60999.

FAQ

• Jaka jest maksymalna temperatura pracy przewodu? Izolacja polwinitowa (PVC) przewodu X07V-K utrzymuje stabilność w temperaturach od -15°C do +70°C, co pozwala na stosowanie w większości instalacji wewnętrznych.
• Czy przewód nadaje się do układania podtynkowego? Tak, przewód jest przeznaczony do układania podtynkowego w rurach instalacyjnych, zgodnie z wymaganiami normy X07V-K.
• Jakie jest dopuszczalne obciążenie prądowe przewodu 1,5 mm²? Maksymalne obciążenie prądowe nie zostało określone w dostępnych danych. Zaleca się stosowanie się do normy PN-HD 60364-5-52 i tabel obciążalności przewodów.
