Przewód instalacyjny H07V-U (DY) 4,0 450/750V, żółto-zielony KRĄŻEK | G-103013 TF Kable

Opis i Kluczowe Cechy

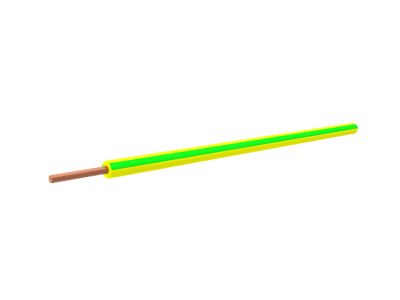

Przewód instalacyjny H07V-U (DY) o przekroju znamionowym 4,0 mm² to wysokiej klasy komponent elektroinstalacyjny wyprodukowany przez renomowaną markę TF-Kable. Produkt charakteryzuje się miedzianą żyłą jednodrutową (klasa 1), która gwarantuje doskonałą przewodność elektryczną oraz wysoką sztywność mechaniczną, niezbędną przy precyzyjnym formowaniu tras kablowych. Izolacja wykonana z polwinitu (PVC) zapewnia skuteczną ochronę przed przebiciami oraz czynnikami zewnętrznymi, pracując stabilnie przy napięciu znamionowym 450/750V. Żółto-zielona kolorystyka izolacji jednoznacznie identyfikuje przewód jako żyłę ochronną (PE), co jest kluczowe dla zachowania najwyższych standardów bezpieczeństwa w instalacjach niskiego napięcia.

• Przekrój 4,0 mm²: Pozwala na bezpieczne zasilanie odbiorników o większym poborze mocy oraz minimalizację spadków napięcia.
• Napięcie 450/750V: Umożliwia szerokie zastosowanie w instalacjach domowych, komercyjnych i przemysłowych.
• Miedziana żyła (U): Zapewnia trwałość połączeń śrubowych i sprężynowych w osprzęcie elektroinstalacyjnym.
• Izolacja polwinitowa (V): Odporna na starzenie i typowe warunki środowiskowe wewnątrz budynków.

Zgodność z Normami

Produkt został wykonany zgodnie z normą zharmonizowaną (H), co ułatwia jego stosowanie w projektach na terenie całej Unii Europejskiej bez konieczności dodatkowych certyfikacji krajowych. Oznaczenie H07V-U precyzyjnie definiuje parametry techniczne: napięcie znamionowe 450/750V (07), izolację polwinitową (V) oraz konstrukcję żyły jednodrutowej (U). Przewód spełnia rygorystyczne wymagania bezpieczeństwa pożarowego i jakościowego stawiane przez TF-Kable, co potwierdzają odpowiednie deklaracje właściwości użytkowych.

Zastosowanie

Przewód H07V-U 4,0 mm² znajduje szerokie zastosowanie w profesjonalnych systemach elektroenergetycznych. Jest dedykowany przede wszystkim do:

• Układania na stałe w rurach instalacyjnych (peszlach) montowanych podtynkowo lub natynkowo.
• Wykonywania połączeń wewnątrz rozdzielnic elektrycznych, szaf sterowniczych oraz urządzeń automatyki.
• Budowy obwodów sygnalizacyjnych, kontrolnych oraz zasilających w miejscach, gdzie wymagana jest sztywność przewodu.
• Realizacji instalacji uziemiających i wyrównawczych jako przewód ochronny PE.

Wskazówki Montażowe

Podczas montażu przewodu H07V-U należy zwrócić uwagę na promień gięcia, aby nie uszkodzić struktury miedzianej żyły jednodrutowej. Zaleca się stosowanie odpowiednich narzędzi do zdejmowania izolacji, które nie nacinają miedzi, co mogłoby prowadzić do osłabienia mechanicznego przewodu. W przypadku montażu w rozdzielnicach, należy dbać o odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Przewód przeznaczony jest do pracy wewnątrz budynków w miejscach suchych.

FAQ

1. Czy przewód H07V-U 4,0 mm² może być stosowany bezpośrednio w tynku?
Nie, przewody typu DY (H07V-U) powinny być układane w rurach instalacyjnych, korytach kablowych lub wewnątrz obudów urządzeń. Do układania bezpośrednio pod tynkiem dedykowane są przewody wielożyłowe typu YDYp.

2. Jaka jest różnica między H07V-U a H07V-K?
Oznaczenie 'U' wskazuje na żyłę jednodrutową (sztywną), natomiast 'K' oznacza żyłę wielodrutową giętką (tzw. linkę). Wybór zależy od specyfiki instalacji i wymaganej elastyczności podczas układania.

3. Czy kolor żółto-zielony jest obowiązkowy dla przewodu ochronnego?
Tak, zgodnie z normami elektrycznymi, kombinacja kolorów żółtego i zielonego jest zarezerwowana wyłącznie dla przewodów ochronnych (PE) i nie może być używana do innych celów.
