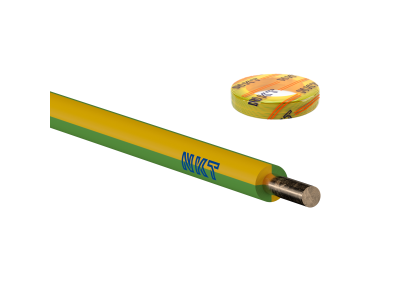

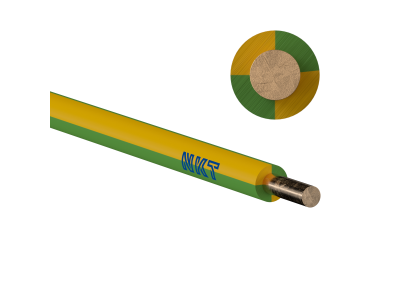

Przewód instalacyjny H07V-U (DY) 4,0 450/750V, żółto-zielony KRĄŻEK | 172105020C0100 Nkt

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-U (DY) o przekroju 4,0 mm² to wysokiej klasy komponent elektroenergetyczny wyprodukowany przez renomowaną firmę NKT. Oznaczenie H07V-U wskazuje na wykonanie według normy zharmonizowanej (H), co gwarantuje pełną kompatybilność z europejskimi standardami instalacyjnymi. Napięcie znamionowe wynoszące 450/750V pozwala na bezpieczne stosowanie przewodu w szerokim spektrum instalacji niskiego napięcia. Konstrukcja opiera się na miedzianej żyle jednodrutowej (U), która charakteryzuje się doskonałą przewodnością elektryczną oraz sztywnością ułatwiającą formowanie wewnątrz rozdzielnic. Izolacja wykonana z polwinitu (V) w kolorze żółto-zielonym jednoznacznie identyfikuje przewód jako ochronny (PE), co jest kluczowe dla bezpieczeństwa każdej instalacji elektrycznej.

• Przekrój znamionowy 4,0 mm²: Pozwala na stabilne przesyłanie energii przy większych obciążeniach prądowych, minimalizując spadki napięcia.
• Napięcie 450/750V: Przystosowane do pracy w sieciach elektroenergetycznych o standardowych parametrach przemysłowych i domowych.
• Izolacja PVC: Odporna na uszkodzenia mechaniczne oraz działanie czynników zewnętrznych wewnątrz budynków.
• Kolorystyka ochronna: Żółto-zielona barwa ułatwia szybką identyfikację funkcji przewodu w układzie.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w oparciu o rygorystyczne normy zharmonizowane, co potwierdza symbol H w kodzie produktu. Przewód spełnia wymagania bezpieczeństwa dotyczące materiałów izolacyjnych oraz przewodności miedzi. Dzięki certyfikacji NKT, instalatorzy mają pewność, że produkt przeszedł rygorystyczne testy jakościowe, co jest niezbędne przy odbiorach technicznych instalacji budynkowych i przemysłowych.

Zastosowanie

Przewód H07V-U (DY) 4,0 mm² znajduje szerokie zastosowanie w profesjonalnych pracach elektroinstalacyjnych. Jest idealnym rozwiązaniem do:

• Układania na stałe w rurach instalacyjnych (peszlach) podtynkowych i natynkowych.
• Wykonywania połączeń wewnątrz urządzeń elektrycznych, szaf sterowniczych i rozdzielnic.
• Budowy obwodów sygnalizacyjnych, kontrolnych oraz zasilających w miejscach, gdzie wymagana jest sztywność przewodu.
• Tworzenia instalacji wyrównawczych i ochronnych dzięki dedykowanej kolorystyce izolacji.

Wskazówki Montażowe

Podczas montażu przewodu H07V-U 4,0 mm² należy pamiętać o zachowaniu odpowiedniego promienia gięcia, aby nie uszkodzić struktury miedzianego drutu. Zaleca się stosowanie profesjonalnych narzędzi do zdejmowania izolacji, które nie nacinają żyły roboczej. W przypadku montażu w rozdzielnicach, sztywność żyły typu U pozwala na estetyczne i trwałe ułożenie tras kablowych. Należy upewnić się, że zaciski śrubowe w aparatach modułowych są dokręcone z odpowiednim momentem obrotowym (zgodnie z dokumentacją aparatury), co zapobiegnie przegrzewaniu się punktów styku przy dużym obciążeniu.

FAQ

Czy przewód H07V-U można układać bezpośrednio w tynku?
Nie, przewody typu DY (H07V-U) powinny być układane w rurach instalacyjnych, korytkach lub wewnątrz obudów urządzeń. Do układania bezpośrednio pod tynkiem dedykowane są przewody wielożyłowe typu YDYp.

Co oznacza skrót H07V-U?
H oznacza normę zharmonizowaną, 07 to napięcie znamionowe 450/750V, V to izolacja polwinitowa (PVC), a U oznacza żyłę miedzianą jednodrutową (tzw. drut).

Jaka jest maksymalna temperatura pracy tego przewodu?
Standardowa izolacja polwinitowa pozwala na pracę przewodu w temperaturze żyły do +70°C przy pracy ciągłej.
