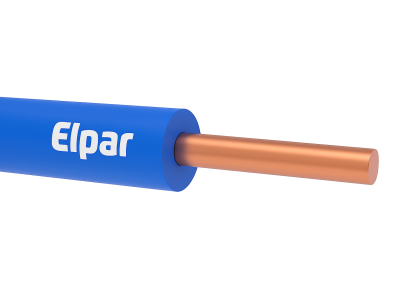

Przewód instalacyjny H07V-U (DY) 4,0 450/750V, niebieski KRĄŻEK | 5901854407005 Elpar

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-U (DY) o przekroju 4,0 mm² to wysokiej klasy komponent elektroenergetyczny wyprodukowany przez renomowaną firmę ELPAR. Produkt został zaprojektowany zgodnie z normą zharmonizowaną (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa. Przekrój znamionowy wynoszący 4,0 mm² pozwala na stabilne przesyłanie energii przy wyższych obciążeniach prądowych, co czyni go idealnym rozwiązaniem dla wymagających instalacji. Żyła miedziana jednodrutowa (U) charakteryzuje się doskonałą przewodnością elektryczną oraz sztywnością, która ułatwia formowanie przewodu wewnątrz rozdzielnic i puszek instalacyjnych. Izolacja wykonana z polwinitu (V) zapewnia wysoką odporność na przebicia elektryczne oraz czynniki mechaniczne, a niebieski kolor powłoki jednoznacznie identyfikuje przewód jako neutralny (N) w systemach prądu przemiennego.

• Napięcie znamionowe: 450/750V, co pozwala na bezpieczną pracę w standardowych sieciach niskiego napięcia.
• Materiał żyły: Czysta miedź, zapewniająca niską rezystancję i minimalne straty mocy.
• Typ żyły: Jednodrutowa (klasa 1), dedykowana do układania na stałe.
• Izolacja: Polwinit PVC o wysokim indeksie tlenowym i trwałości termicznej.
• Kolorystyka: Niebieska, zgodna z normami identyfikacji żył neutralnych.

Zgodność z Normami

Przewód H07V-U (DY) 4,0 marki ELPAR spełnia rygorystyczne wymagania norm zharmonizowanych, co potwierdza jego dopuszczenie do obrotu na całym rynku europejskim. Produkt jest zgodny z dyrektywą niskonapięciową LVD oraz spełnia standardy bezpieczeństwa pożarowego w zakresie nierozprzestrzeniania płomienia na pojedynczym przewodzie. Dzięki produkcji opartej o system zarządzania jakością, każda partia towaru cechuje się powtarzalnością parametrów elektrycznych i mechanicznych, co jest kluczowe dla inżynierów i projektantów instalacji elektrycznych.

Zastosowanie

Dzięki swojej konstrukcji i parametrom napięciowym 450/750V, przewód ten znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego oraz przemysłowego. Jest on dedykowany przede wszystkim do:

• Układania na stałe w rurach instalacyjnych (peszlach) montowanych pod tynkiem lub na tynku.
• Wykonywania połączeń wewnątrz urządzeń elektrycznych, szaf sterowniczych i rozdzielnic niskiego napięcia.
• Budowy obwodów sygnalizacyjnych, kontrolnych oraz zasilających w miejscach, gdzie wymagana jest sztywność przewodu.
• Instalacji w suchych pomieszczeniach, gdzie nie występuje ryzyko bezpośredniego narażenia na wilgoć lub uszkodzenia mechaniczne bez osłony.

Wskazówki Montażowe

Podczas montażu przewodu H07V-U 4,0 mm² należy zwrócić szczególną uwagę na promień gięcia, aby nie doprowadzić do uszkodzenia struktury miedzianej żyły lub pęknięcia izolacji polwinitowej. Zaleca się stosowanie odpowiednich narzędzi do zdejmowania izolacji, które nie nacinają miedzianego rdzenia. W przypadku łączenia w rozdzielnicach, należy zapewnić odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć zjawiska luzowania się styku pod wpływem cykli termicznych. Przewód powinien być prowadzony w korytkach lub rurach ochronnych, jeśli jest narażony na wpływ czynników zewnętrznych. Niebieski kolor izolacji obliguje instalatora do wykorzystania go wyłącznie jako przewód neutralny w instalacjach AC.

FAQ

• Czy przewód H07V-U można układać bezpośrednio w tynku? Nie, przewody typu DY (H07V-U) powinny być układane w rurach instalacyjnych lub korytkach, które zapewniają dodatkową ochronę mechaniczną.
• Jaka jest różnica między H07V-U a H07V-K? H07V-U posiada żyłę jednodrutową (sztywną), natomiast H07V-K posiada żyłę wielodrutową (giętką, tzw. linkę).
• Czy ten przewód nadaje się do instalacji trójfazowych? Tak, przekrój 4,0 mm² jest często stosowany w obwodach zasilających o większej mocy, jednak należy pamiętać o doborze odpowiedniego zabezpieczenia nadprądowego.
