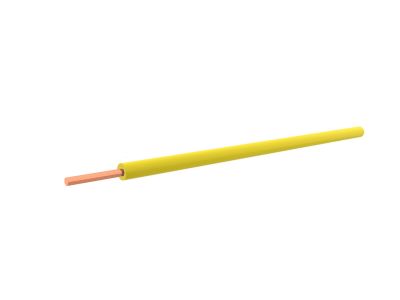

Przewód instalacyjny H07V-U (DY) 2,5 450/750V, żółty KRĄŻEK | G-119485 TF Kable

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-U (DY) o przekroju 2,5 mm² to wysokiej klasy komponent elektroenergetyczny wyprodukowany przez renomowaną firmę TF-Kable. Oznaczenie H07V-U wskazuje na produkt wykonany według normy zharmonizowanej (H), przystosowany do pracy pod napięciem znamionowym 450/750V (07). Konstrukcja opiera się na izolacji polwinitowej (V) oraz żyle miedzianej jednodrutowej (U), co gwarantuje doskonałą przewodność elektryczną oraz sztywność ułatwiającą montaż w określonych trasach kablowych.

• Przekrój znamionowy 2,5 mm²: Pozwala na stabilne przesyłanie energii w obwodach o większym obciążeniu, minimalizując spadki napięcia.
• Napięcie znamionowe 450/750V: Umożliwia bezpieczną pracę w standardowych instalacjach niskiego napięcia.
• Izolacja PVC: Polwinitowa powłoka zapewnia odpowiednią odporność dielektryczną oraz ochronę przed uszkodzeniami mechanicznymi.
• Żyła miedziana (Cu): Wykonanie z czystej miedzi zapewnia niską rezystancję i długowieczność instalacji.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania norm zharmonizowanych, co potwierdza symbol 'H' w jego nazwie. Przewód H07V-U (DY) jest produkowany zgodnie z europejskimi standardami bezpieczeństwa, co pozwala na jego stosowanie w projektach wymagających certyfikowanych komponentów. Izolacja polwinitowa została dobrana tak, aby spełniać parametry odporności termicznej i elektrycznej przewidziane dla instalacji stałych wewnątrz budynków.

Zastosowanie

Przewód DY 2,5 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest dedykowany przede wszystkim do:

• Układania na stałe w rurach instalacyjnych (peszlach) montowanych na tynku lub pod tynkiem.
• Budowy obwodów sygnalizacyjnych, kontrolnych oraz zasilających wewnątrz rozdzielnic i szaf sterowniczych.
• Połączeń wewnątrz urządzeń elektrycznych i aparatury modułowej.
• Instalacji oświetleniowych i gniazd wtykowych wymagających zwiększonego przekroju żyły.

Wskazówki Montażowe

Podczas montażu przewodu H07V-U należy pamiętać o kilku kluczowych zasadach inżynieryjnych:

• Promień gięcia: Ze względu na jednodrutową konstrukcję żyły (sztywny drut), należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury miedzi ani izolacji.
• Prowadzenie w rurach: Przewód idealnie nadaje się do wciągania w rury instalacyjne, jednak należy unikać nadmiernego naciągu mechanicznego.
• Temperatura układania: Zaleca się, aby montaż odbywał się w temperaturach dodatnich, co zapobiega pękaniu izolacji PVC.
• Zakończenia: Przy podłączaniu do zacisków śrubowych w osprzęcie lub rozdzielnicach, należy upewnić się, że moment dokręcania jest zgodny z dokumentacją techniczną danego urządzenia.

FAQ

Czy przewód H07V-U 2,5 mm² może być stosowany bezpośrednio w tynku?
Nie, przewody typu DY (H07V-U) powinny być układane w rurach instalacyjnych, korytkach lub wewnątrz urządzeń. Do układania bezpośrednio pod tynkiem dedykowane są przewody wielożyłowe typu YDYp.

Jaka jest różnica między H07V-U a H07V-K?
Oznaczenie 'U' wskazuje na żyłę jednodrutową (sztywną), natomiast 'K' oznacza żyłę wielodrutową giętką (tzw. linkę). Wybór zależy od specyfiki instalacji i wymaganej elastyczności.

Czy kolor żółty ma specjalne znaczenie?
Kolor izolacji służy do identyfikacji obwodów. Należy pamiętać, że do ochrony przeciwporażeniowej (PE) stosuje się wyłącznie przewody żółto-zielone.
